MAX9668

最后购买期限

带有MTP的10位可编程gamma基准系统，用于TFT LCD

为LCD TV提供8路10位gamma修正，集成非易失存储器有效降低成本

产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 8通道gamma校准10位分辨率
  • VCOM驱动器
  • 集成MTP存储器
  • 可编程VCOM限制
  • 1µs建立时间
  • 20V最大模拟电源电压
  • gamma通道具有200mA峰值电流
  • VCOM通道具有600mA峰值电流

MAX9668可输出8路电压基准，用于TFT LCD的gamma校准，同时还有一路电压基准用于VCOM。每路gamma基准都带有10位数/模转换器(DAC)和缓冲器，确保电压稳定。VCOM基准电压带有10位DAC和放大器，当显示关键电平和图像时确保电压稳定。MAX9668集成了可多次编程(MTP)的存储器，用于存储gamma和VCOM值，省去了外部EEPROM。MAX9668的片上非易失存储器能够支持最多100次写操作。

gamma输出可以驱动200mA峰值瞬态电流，并且具有小于1µs的建立时间。VCOM输出可提供600mA峰值瞬态电流，并且具有小于1µs的建立时间。模拟电源电压范围为9V至20V，数字电源电压范围为2.7V至3.6V。

可通过I²C接口对寄存器进行编程设置gamma和VCOM值。

应用

  • TFT-LCD
MAX9668
带有MTP的10位可编程gamma基准系统，用于TFT LCD

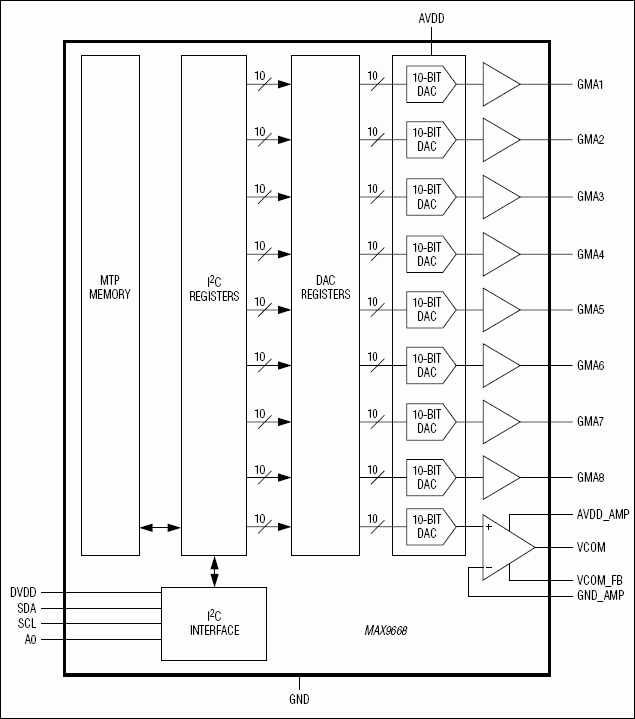

MAX9668：功能框图
