MAX9598
用于双SCART连接器的低功耗音频/视频开关
业内首款3.3V、双SCART方案,有效降低机顶盒和DVD产品的功耗
产品详情
- 70mW静态功耗
- 1.7mW低功耗模式
- 0.1mW关断模式
- 无咔嗒声的DirectDrive架构
- 视频输入检测
- 视频负载检测
- 视频重建滤波器具有10MHz通带,27MHz处提供52dB衰减
- 3.3V和12V电源电压

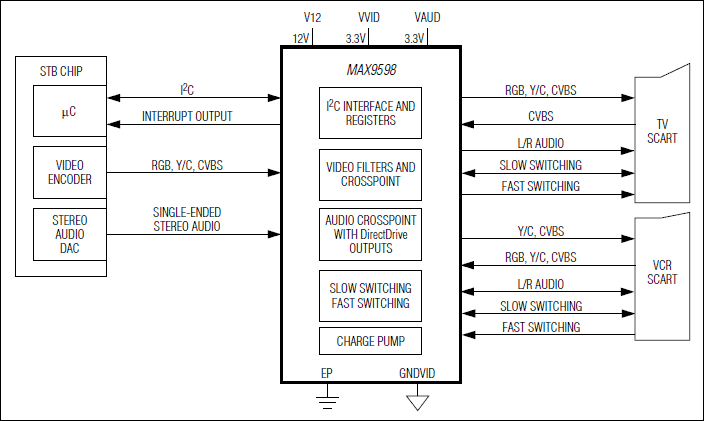

MAX9598双SCART矩阵开关能够在I²C接口控制下实现机顶盒解码芯片和两个外部SCART控制器之间的音频、视频信号切换。MAX9598工作在3.3V和12V电源,以典型信号驱动典型负载时,静态功耗为70mW,平均功耗为471mW。视频输入检测、视频负载检测以及1.7mW低功耗模式非常适合低功耗机顶盒设计。
MAX9598的音频电路提供音频输入至音频输出的交叉切换,并具有缓冲功能。DirectDrive®输出放大器产生一个以地为参考的2VRMS满幅音频信号,无需大体积输出电容,并降低了咔嗒声。过零检测电路仅在过零时切换音频信号,从而进一步降低咔嗒声。
MAX9598视频电路提供视频输入至视频输出的交叉切换,并具有缓冲功能。来自机顶盒解码芯片的标清视频信号经过低通滤波后可以消除带外杂波。
MAX9598还支持低速和快速信号切换,MAX9598输出中断信号可以通知微控制器(µC)系统状态的改变。
MAX9598采用紧凑的40引脚、薄型QFN封装,工作在0°C至+70°C商业级温度范围。
应用
- DVD播放器
- 机顶盒
- TV
