MAX86181

量产

具有动态电压调节功能的光谱用高SNR四通道AFE

数据手册 (Rev. 2) 产品选型表
Viewing:
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

概述

  • 完整的四通道光学数据采集系统
  • 超低功耗运行满足身体可穿戴设备要求
    • 低功耗运行，25fps时光学读出通道17μW
    • 曝光积分周期范围：14.6μs至118.2μs
    • 低关断电流< 2.3μA
  • 在白卡环回测试中具有出色的98.8dB高端SNR（奈奎斯特样本间方差）
  • 扩展的动态范围高达122dB（平均值和片外滤波）
  • 支持的帧率范围为1fps到1927fps
  • 高分辨率20位电荷积分模数转换器(ADC)
  • 暗电流噪声低：52pARMS（118.2μs 积分时间内的样本间方差）
  • 出色的环境范围和抑制能力
    • 环境光电探测器电流：200μA
    • 环境光消除效果增强，120Hz时超过90dB（平均值 = 2）
  • 工作温度范围：–40°C至+85°C
  • 新特性
    • 模拟前端(AFE)功耗降低
    • 个体化每次测量的采样速率
    • 低暗噪模式(LDNM)可实现10pARMS的暗噪声
    • VLED_HSx 电源的动态电压调节
    • 自动偏置DAC模式——可选自动模式，可有效扩展动态范围，无需微控制器干预
MAX86181
具有动态电压调节功能的光谱用高SNR四通道AFE
pdp-image-unavailable
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

申请保密协议

完成保密协议（NDA）后可获得完整的文件。

申请保密协议
了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX86181 评估板

MAX86181 评估套件

立即购买 更多内容

特性和优点

  • 快速评估 MAX86181
  • 支持配置优化
  • 便于理解 MAX86181 架构和解决方案策略
  • 实时监控
  • 数据记录功能
  • Bluetooth LE
  • 与 Windows 10 兼容的 GUI 软件

产品详情

MAX86181 评估套件（EV kit）可快速评估 MAX86181 光学模拟前端（AFE）数据采集系统。MAX86181 AFE 是一款高信噪比（SNR）、超低功耗、四通道 AFE，适用于具有动态电压调节（DVS）的多波长光谱。MAX86181 具有两个大电流 8 位可编程 LED 驱动器和四个低噪声电荷集成 20 位 ADC 接收通道以及一流的环境光消除（ALC）电路，使其灵活且针对可穿戴和医疗应用中的光学传感进行了优化。

MAX86181 评估套件以完全自动的方式支持 I2C 和串行外设接口（SPI）兼容接口。MAX86181 具有 1024 字的大型内置 FIFO。该 EV 套件支持文件和闪存日志记录，让用户能够断开与计算机的连接，以更便利的方式获取数据。

MAX86181 EV 套件包括两块电路板。MAXSENSORBLE_EVKIT_B 是数据采集板，而 MAX86181_EVKIT_C 是 MAX86181 传感器板。评估套件由锂聚合物电池供电，通过 USB-C 线缆充电。评估套件使用 Bluetooth® 通过 Windows® BLE 传输数据。评估套件包含最新固件，但附带编程电路板 MAXDAP-TYPE-C，以备需要固件升级时使用。

注意：该评估套件不是医疗设备。

eval board
schematic 4
schematic 5
schematic 6
MAX86181 评估板

MAX86181 评估套件

立即购买 更多内容

特性和优点

  • 快速评估 MAX86181
  • 支持配置优化
  • 便于理解 MAX86181 架构和解决方案策略
  • 实时监控
  • 数据记录功能
  • Bluetooth LE
  • 与 Windows 10 兼容的 GUI 软件

产品详情

MAX86181 评估套件（EV kit）可快速评估 MAX86181 光学模拟前端（AFE）数据采集系统。MAX86181 AFE 是一款高信噪比（SNR）、超低功耗、四通道 AFE，适用于具有动态电压调节（DVS）的多波长光谱。MAX86181 具有两个大电流 8 位可编程 LED 驱动器和四个低噪声电荷集成 20 位 ADC 接收通道以及一流的环境光消除（ALC）电路，使其灵活且针对可穿戴和医疗应用中的光学传感进行了优化。

MAX86181 评估套件以完全自动的方式支持 I2C 和串行外设接口（SPI）兼容接口。MAX86181 具有 1024 字的大型内置 FIFO。该 EV 套件支持文件和闪存日志记录，让用户能够断开与计算机的连接，以更便利的方式获取数据。

MAX86181 EV 套件包括两块电路板。MAXSENSORBLE_EVKIT_B 是数据采集板，而 MAX86181_EVKIT_C 是 MAX86181 传感器板。评估套件由锂聚合物电池供电，通过 USB-C 线缆充电。评估套件使用 Bluetooth® 通过 Windows® BLE 传输数据。评估套件包含最新固件，但附带编程电路板 MAXDAP-TYPE-C，以备需要固件升级时使用。

注意：该评估套件不是医疗设备。
MAX86181 评估板
MAX86181 评估套件

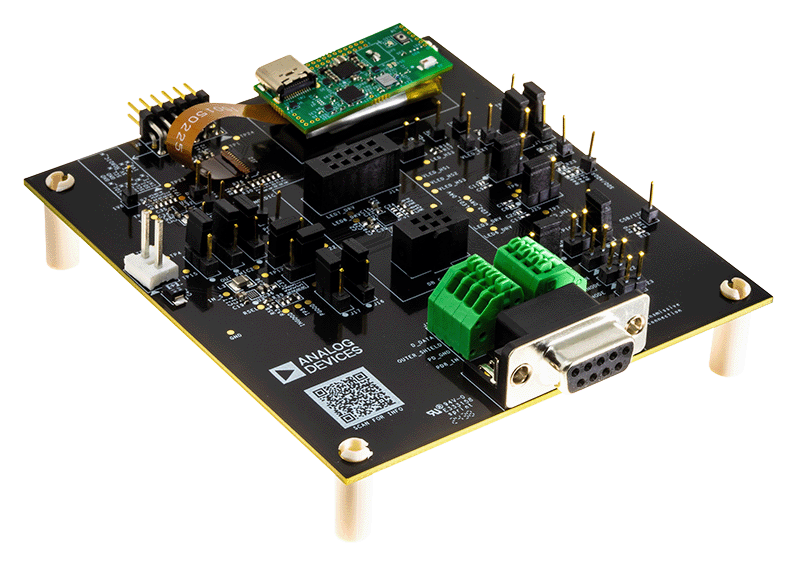

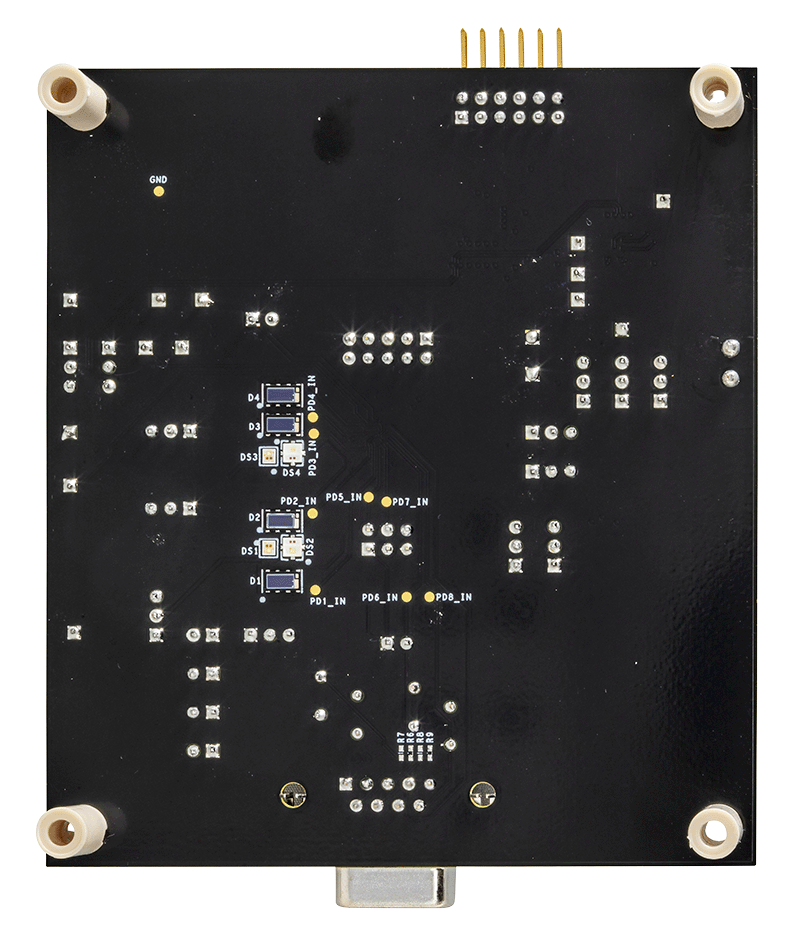

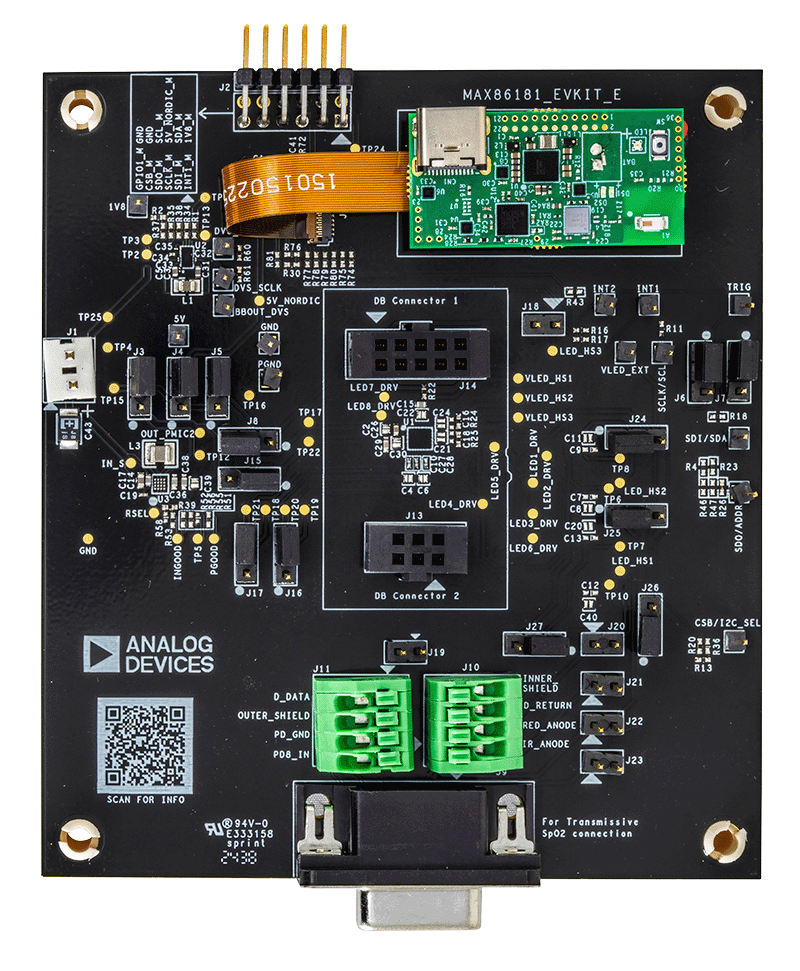

MAX86181EVKIT Board Photo Angle View MAX86181EVKIT Board Photo Top View MAX86181EVKIT Board Photo Bottom View
MAX86181 评估板
MAX86181 评估套件
MAX86181EVKIT Board Photo Angle View MAX86181EVKIT Board Photo Top View MAX86181EVKIT Board Photo Bottom View
