MAX6666

高精度PWM输出温度传感器

数据手册 (Rev. 4)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 简单的单总线PWM输出
  • +25°C时，精度±1.0°C
  • 高精度
    • TA = +30°C时，精度±1°C
    • TA = +10°C至+50°C时，精度±2.5°C
  • 最高工作温度+125°C
  • 低电流消耗，典型值200µA
  • 小型SOT23封装

MAX6666/MAX6667是高精度、低成本、低功耗温度传感器，具有单总线输出。MAX6666/MAX6667将环境温度按比例转换成PWM输出，温度信息包含在输出方波的占空比中。MAX6666具有推挽式输出，MAX6667具有开漏输出。

MAX6666/MAX6667工作电压范围为+3V至+5.5V。5.0V供电时，典型空载电源电流为200µA。两款器件都具有单总线输出，可以减少与微处理器(µP)接口的引脚数。输出为方波，+25°C时标称频率35Hz (±20%)。输出格式按下式解码：

温度(°C) = 235 - (400 × t1) / t2
其中t1一般取固定值10ms，t2受温度调制(完整数据资料的图1)。MAX6666/MAX6667工作温度范围为-40°C至+125°C，采用节省空间的SOT23封装。

应用

  • HVAC与环境控制
  • 工业
  • 过程控制
  • µP与µC温度监测
MAX6666
高精度PWM输出温度传感器

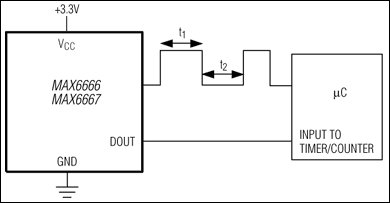

MAX6666、MAX6667：典型工作电路
