MAX6279

推荐用于新设计

0.1%、25ppm、陶瓷并联电压基准

严格密封的陶瓷封装在较宽的时间、湿度和温度范围内提供稳定结果

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 8引脚陶瓷封装减小系统电路板空间
  • 严格密封的陶瓷封装在较宽的时间、湿度和温度范围内提供稳定结果
  • 0.1% (最大)初始轻度
  • 在-40°C至+85°C温度范围内保证25ppm/°C (最大)温度系数
  • 较宽工作电流范围：70μA至12mA
  • 28μVRMS低输出噪声(10Hz至10kHz)
  • 无需输出电容
  • 对电容负载稳定

MAX6279为精密、双端、并联型带隙电压基准，采用1.225V固定反向击穿电压。MAX6279采用8引脚陶瓷封装，是空间关键应用的理想选择。

激光微调电阻确保器件具有极高的初始精度。器件的温度系数为25ppm/°C，初始精度分为三级级，范围为0.1%至0.5%。MAX6279的旁路电流为70μA至12mA，具有低动态阻抗，确保在较宽的工作温度和电流范围内拥有稳定的反向击穿电压精度。

MAX6279不要求外部稳定电容，同时可确保在电容负载下的稳定性。MAX6279的精度比LM4040/LM4050高。

应用

  • 蜂窝电话
  • 工业过程控制
  • 笔记本电脑
  • 便携式电池供电设备
MAX6279
0.1%、25ppm、陶瓷并联电压基准
MAX6279: Typical Operating Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
MAX6279EVKIT

MAX6279评估套件

立即购买 更多内容

特性和优点

  • 较宽工作电流范围：60µA 至 15mA
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX6279评估套件(EV kit)提供经过验证的设计，用于评估MAX6279陶瓷并联电压基准。输出电压设置为1.2V。

评估套件已安装MAX6279ELA12+，器件采用8引脚、陶瓷、无引线芯片载体(LCC)封装。

应用

  • 蜂窝电话
  • 工业过程控制
  • 笔记本电脑
  • 便携式电池供电设备
MAX6279EVKIT
MAX6279评估套件

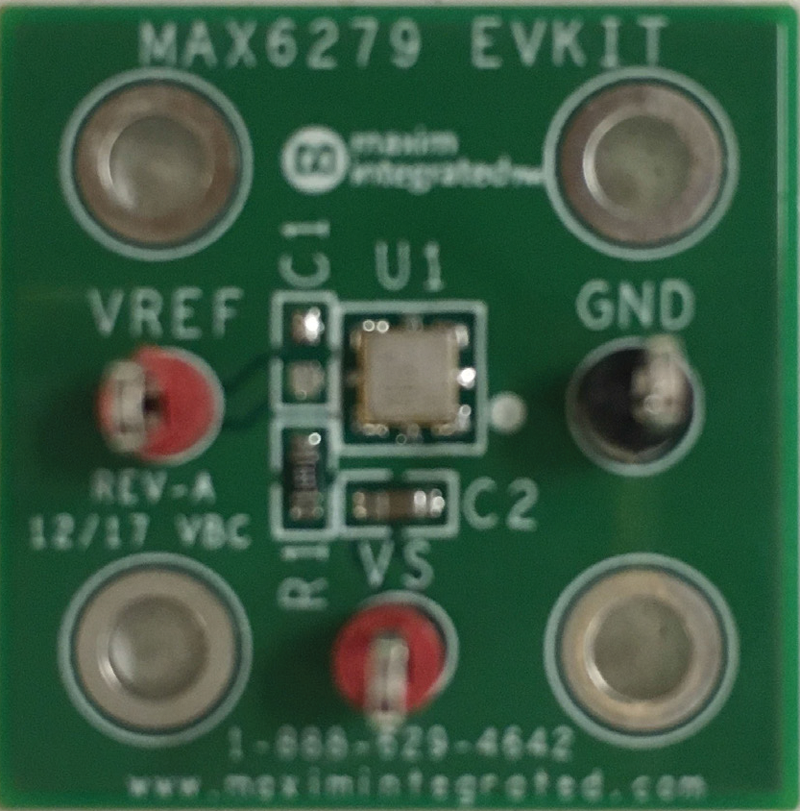

MAX6279EVKIT: Board Photo
