MAX6160

量产

SOT23封装、低成本、低压差、三端电压基准

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 3引脚SOT23封装(MAX6125/MAX6141/MAX6145/MAX6150)4引脚SOT143封装(MAX6160)
  • 200mV低压差
  • 75µA电源电流，与输入电压无关
  • 典型温度系数：15ppm/°C（50ppm/°C，最大值）
  • 对于高达10nF的所有电容负载均保持稳定
  • 可调输出电压：1.23V至(VIN - 0.2V) (MAX6160)
  • 针对3V/5V操作进行了优化

MAX6125/MAX6141/MAX6145/MAX6150/MAX6160低压差、微功耗、三端子基准电压源分别提供2.5V、4.096V、4.5V、5.0V和可调（1.23V至12.4V）输出电压。这些器件的压差低至200mV，因此非常适合3V和5V系统。与消耗过多电池电流且需要外部电阻的两端子基准电压源不同，MAX61xx系列的电源电流几乎与输入电压变化无关，有助于延长电池使用时间。

这些器件的初始精度为±1%。输出温度系数为15ppm/°C（典型值），并确保低于50ppm/°C（MAX6160除外）。MAX6125/MAX6141/MAX6145/MAX6150采用3引脚SOT23和8引脚SO封装。MAX6160采用4引脚SOT143和8引脚SO封装。



应用

  • 3V/5V系统
  • 电池供电系统
  • 数据采集系统
  • 仪表与过程控制
  • 便携式与手持设备
MAX6160
SOT23封装、低成本、低压差、三端电压基准

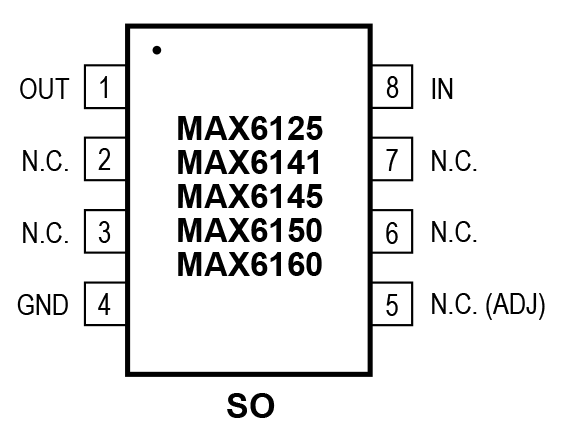

MAX6125/MAX6141/MAX6145/MAX6150/MAX6160 SO Pin Configuration MAX6160 SOT143-4 Pin Configuration
