MAX6023

量产

高精度、低功耗、低压差、UCSP封装电压基准

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 5焊球UCSP封装(1.0mm x 1.5mm x 0.3mm)
  • 无需输出电容
  • 初始精度±0.2% (最大值)
  • 温度系数30ppm/°C (最大值)
  • 静态电源电流35µA (最大值)
  • 电源电流随VIN波动0.8µA/V (最大值)
  • 500µA负载电流时，压差100mV
  • 输入调节：160µV/V (最大值)
  • 输出电压选项：1.25V、2.048V、2.5V、3.0V、4.096V、4.5V和5.0V

    • MAX6023是低压差、微功耗、串联型电压基准，采用5引脚、芯片规模封装(UCSP™)。MAX6023串联型(3端子)基准源工作于2.5V至12.6V输入电压范围(1.25V和2.048V选项)或(VOUT + 0.2V)至12.6V输入电压范围(所有其他电压选项)，具有1.25V、2.048V、2.5V、3.0V、4.096V、4.5V和5.0V输出电压选项。这些器件在-40°C至+85°C扩展级温度范围内可保证±0.2%的初始精度和30ppm/°C的温漂系数。

    UCSP封装使器件具有更小的尺寸和更低的截面，即使与SC70或SOT23塑料表贴封装相比尺寸也有显著降低。UCSP显著的低截面特性(相比于塑料SMD封装)使得这些器件非常适合高度受限制的应用。小尺寸UCSP封装同样允许器件的摆放位置更接近电源，并为复杂或大型设计的布局提供更多的灵活性。

    MAX6023电压基准仅消耗27µA电源电流。与并联模式(2端)基准源不同，MAX6023系列的电源电流受电源电压变动的影响仅为0.8µA/V，可获得更长的电池寿命。此外，这些内部补偿器件无需外部补偿电容、在高达2.2nF的容性负载下仍可稳定工作。低压差和低电源电流特性使这些器件成为电池供电产品的理想选择。

    应用

    • 电池供电设备
    • 数据采集系统
    • 手持式装置
    • 硬盘驱动器
    • 工业与过程控制系统
    MAX6023
    高精度、低功耗、低压差、UCSP封装电压基准

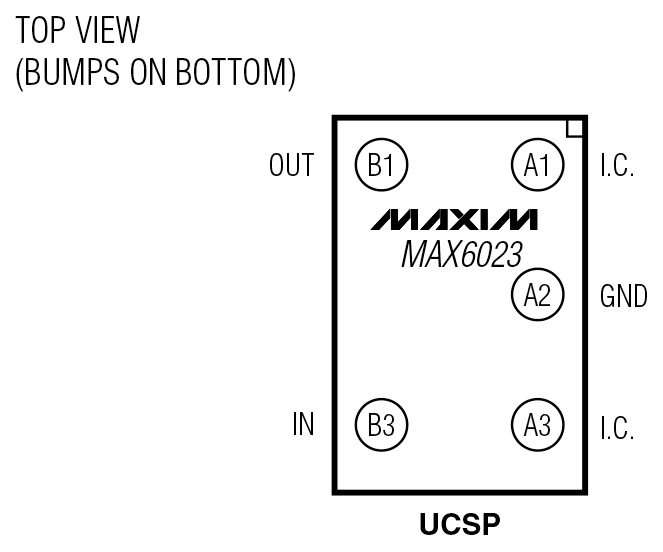

    MAX6023 Circuit Diagram MAX6023 Pin Configuration
