MAX5741
量产10位、低功耗、四路、电压输出DAC，串行接口
- 产品模型
- 4
产品详情
- 超低功耗
- 当VDD = +3.6V，229µA的电源电流
- 当VDD = +5.5V，271µA的电源电流
- +2.7V至+5.5V的单电源宽范围
- 10引脚µMAX封装
- 0.3µA的关断电流
- 保证10位单调性(±1 LSB DNL)
- 安全的上电复位置DAC输出为零
- 软件可选的三种关断阻抗(100kΩ, 1kΩ或高阻抗)
- 快速20MHz兼容于SPI、QSPI和MICROWIRE的3线串行接口
- 满摆幅输出缓冲放大器
- 施密特触发器逻辑输入允许直接接口光电耦合器
- -40°C至+125°C的宽工作温度范围

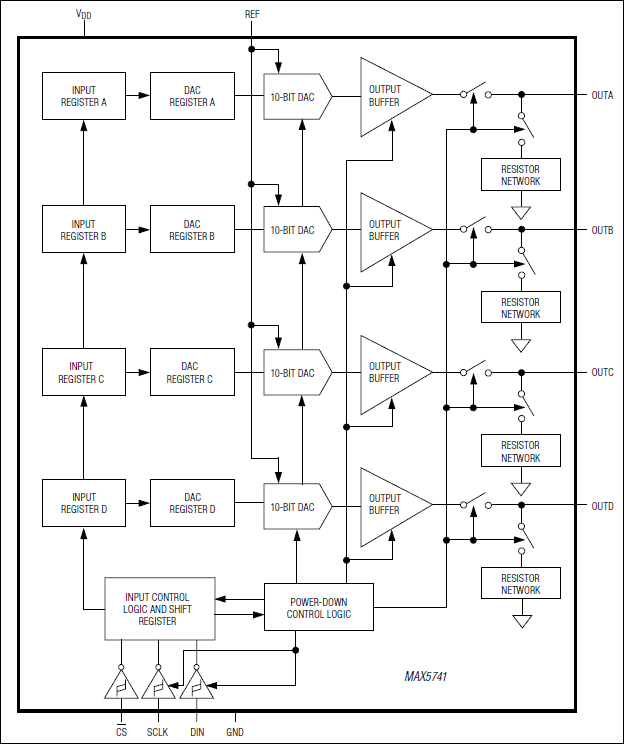

MAX5741四路、10位、低功耗、电压缓冲输出的数模转换器(DAC)，提供节省空间的10引脚µMAX®封装(5mm x 3mm)。宽达+2.7V至+5.5V的电源电压范围，消耗229µA电源电流，适于低功耗和低电压应用。DAC输出使用片上精密输出放大器满摆幅输出。MAX5741基准输入电压范围从0至VDD。关断时基准输入为高阻抗，进一步减小系统的总功耗。
20MHz、3线串行接口兼容于SPI™，QSPI™，MICROWIRE™和DSP，节省电路板空间，降低光电或变压器隔离应用的复杂程度。MAX5741片上上电复位(POR)电路设定DAC输出为零并以对地100kΩ的电阻加载输出。这为驱动电磁阀或变送器等应用在上电时提供了额外的安全性。MAX5741具有软件控制的关断模式，将电源电流降低至1µA以下，提供软件可选的关断输出负载(1kΩ, 100kΩ或高阻抗)。MAX5741满足汽车级温度范围(-40°C至+125°C)，提供10引脚µMAX封装。
应用
- 自动调谐
- 电池供电仪表
- 增益与失调调节
- 功率放大器控制
- 过程控制I/O板
- VCO控制
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5741AUB+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX5741AUB+T | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX5741EUB+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX5741EUB+T | Micro-MAX, Thin Shrink Small-Outline |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
9月 19, 2018 - 1753N ASSEMBLY |
||
| MAX5741EUB+ | 量产 | |
| MAX5741EUB+T | 量产 | |
