MAX5722

12位、低功耗、双路、电压输出DAC,串行接口

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 3
特性
  • 超低功耗
    • 当VDD = +3.6V,112µA的电源电流
    • 当VDD = +5.5V,135µA的电源电流
  • +2.7V至+5.5V的单电源宽范围
  • 8引脚µMAX封装
  • 0.3µA的关断电流
  • 保证12位单调性(±1 LSB DNL)
  • 安全的上电复位置DAC输出为零
  • 软件可选的三种关断阻抗(100kΩ, 1kΩ或高阻抗)
  • 快速20MHz兼容于SPI/QSPI/MICROWIRE的3线串行接口
  • 满摆幅输出缓冲放大器
  • 施密特触发器逻辑输入允许直接接口光电耦合器
  • -40°C至+125°C的宽工作温度范围
更多细节
show more Icon

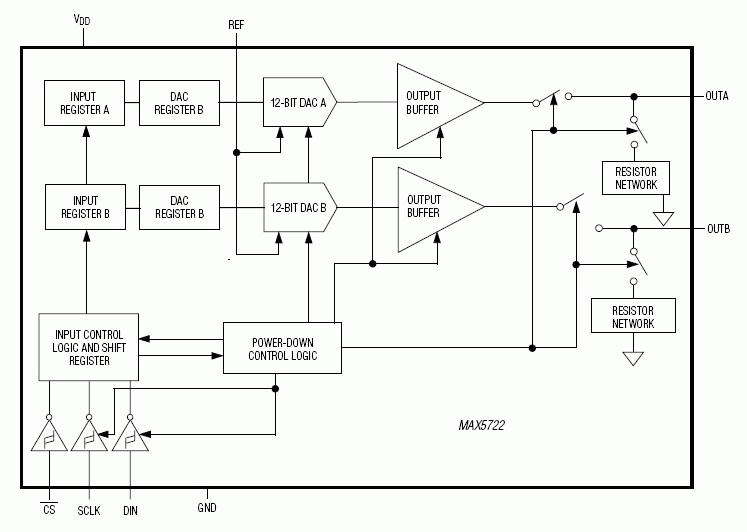

MAX5722是双路12位、低功耗、缓冲电压输出的数模转换器(DAC),采用节省空间的8引脚µMAX®封装(5mm x 3mm)。+2.7V至+5.5V的宽电源电压范围和112µA的低电源电流等特性,适用于低功耗和低电压应用。DAC输出使用片上精密、满摆幅输出的放大器。MAX5722参考输入允许0至VDD范围。关断时参考输入为高阻抗,进一步减小系统的总功耗。

20MHz兼容于SPI™/QSPI™/MICROWIRE™和DSP的3线串行接口,节省电路板空间,降低光电或变压器隔离应用的复杂程度。MAX5722片上上电复位(POR)电路设定DAC输出为零并以对地100kΩ的电阻加载输出。这为驱动电磁阀或变送器等应用在上电时提供了额外的安全性。MAX5722具有软件控制的关断模式,将电源电流降低至0.3µA以下,提供软件可选的关断输出负载(1kΩ, 100kΩ或高阻抗)。MAX5722满足汽车级温度范围(-40°C至+125°C)。

应用

  • 自动调谐
  • 电池供电仪表
  • 增益与失调调节
  • 功率放大器控制
  • 过程控制I/O板
  • VCO控制
