MAX5711: 10位、低功耗、满摆幅电压输出、串行DAC，SOT23封装 Data Sheet (Rev. 1)1/1/1900PDF389K
概览
优势和特点
产品详情

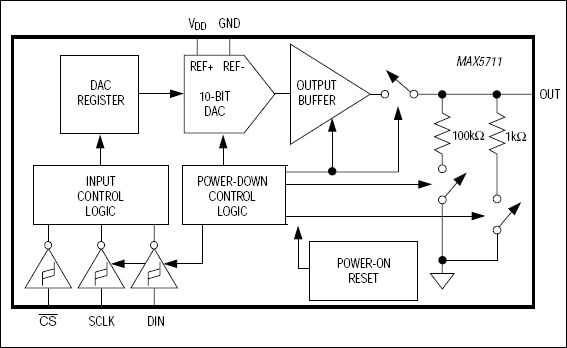

MAX5711是小尺寸、低功耗、10位数模转换器(DAC)，工作于+2.7V至+5.5V的单电源。MAX5711片上精密输出放大器提供满摆幅输出。3V时消耗85µA电源电流，MAX5711尤其适用于便携式电池供电设备。
MAX5711采用兼容SPI™/QSPI™/MICROWIRE™和DSP标准接口的3线串行接口。所有输入兼容于CMOS逻辑，并经过施密特触发器缓冲，允许直接接口光电耦合器。MAX5711含有上电复位(POR)电路，确保上电时DAC处于零电压输出状态。关断模式将电源电流消耗减小到0.3µA，通过软件命令设置。
MAX5711提供微型6引脚SOT23封装。查询双路和四路10位型号，请参看MAX5721和MAX5741的数据资料。对于单路、双路、四路12位型号，请参看MAX5712, MAX5722和MAX5742的数据资料。MAX5711满足汽车级温度范围(-40°C至+125°C)要求。
应用
- 自动调谐(VCO)
- 电池供电应用
- 增益与失调调节
- 功率放大器控制
- 过程控制I/O板
- VCO控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
