MAX5547

双路、10位、电流输出DAC

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 双路电流输出DAC
  • 10位分辨率
  • 可通过软件选择两种满量程电流范围:3.6mA或1.2mA
  • 输出并联可最大吸收7.2mA电流(最大值)
  • +2.5V内部基准漂移仅为4ppm/°C
  • +2.7V至+5.25V单电源工作
  • INL:±1 LSB
  • DNL:±0.75 LSB (保证单调性)
  • +0.8V低输出容许电压
  • 超小型、3mm x 3mm x 0.8mm、8引脚TDFN封装

MAX5547是双路、10位、具有两种量程范围的数模转换器(DAC),可吸收高达3.6mA电流,理想用于激光驱动器控制应用。并联MAX5547的输出可吸收更大电流(最大7.2mA)。MAX5547采用+2.7V至+5.25V单电源供电,消耗1mA典型电流(采用内部基准)。

MAX5547可采用精密的+2.5V、4ppm/°C内部基准,或者采用+2.45V至+2.55V范围内的外部基准。每路DAC可通过软件选择3.6mA或1.2mA最大量程电流吸收范围。通过10MHz SPI™兼容串口对器件进行配置。MAX5547采用3mm x 3mm x 0.8mm、8引脚TDFN封装,额定工作在-40°C至+85°C扩展级温度范围。

应用

  • 平均功率
  • 消光比
  • 激光驱动器控制
  • 调制电流
  • PIN二极管偏置电流

MAX5547
双路、10位、电流输出DAC

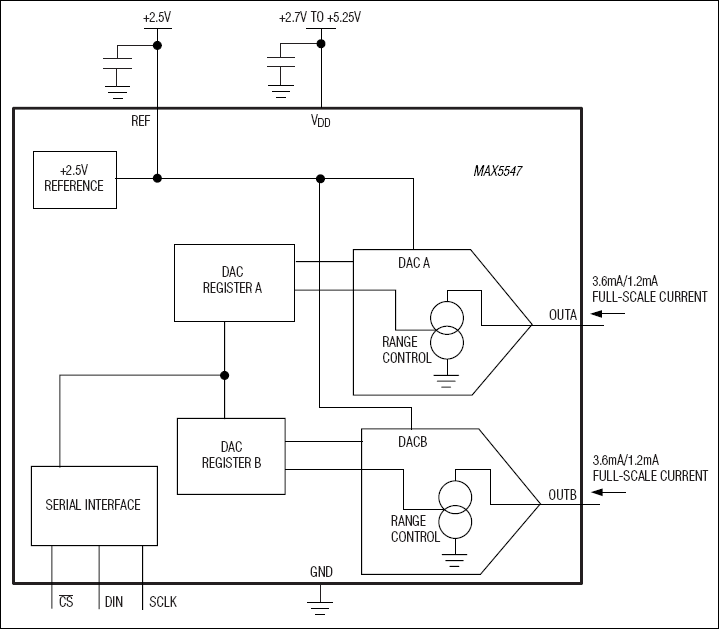

MAX5547:功能原理框图
