MAX547

八通道、13位、电压输出DAC,并行接口

更多 showmore-icon

8通道、并行、电压输出DAC

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 14
特性
  • 全13位性能,无需调整
  • 一个封装中集成8个DAC
  • 缓冲电压输出
  • 校准线性度
  • 确保13位单调性
  • ±5V电源供电
  • 单极性或双极性输出摆幅为±4.5V
  • 快速输出建立时间(5µs,至 ±1/2LSB)
  • 双缓冲数字输入
  • 异步负载输入可加载DAC锁存器对
  • 异步低电平有效CLR输入可将DAC复位至模拟地
  • 上电复位电路可将DAC复位至模拟地
  • 微处理器和TTL/CMOS兼容
更多细节
show more Icon

MAX547包含八个13位、电压输出数模转换器(DAC)。片内精密输出放大器提供电压输出。MAX547采用±5V电源供电。无需外部元件即可实现电压摆幅高达±4.5V的双极性输出电压。MAX547具有四个独立的基准输入;每个输入都连接到两个DAC,为每对DAC提供不同的满量程输出电压。

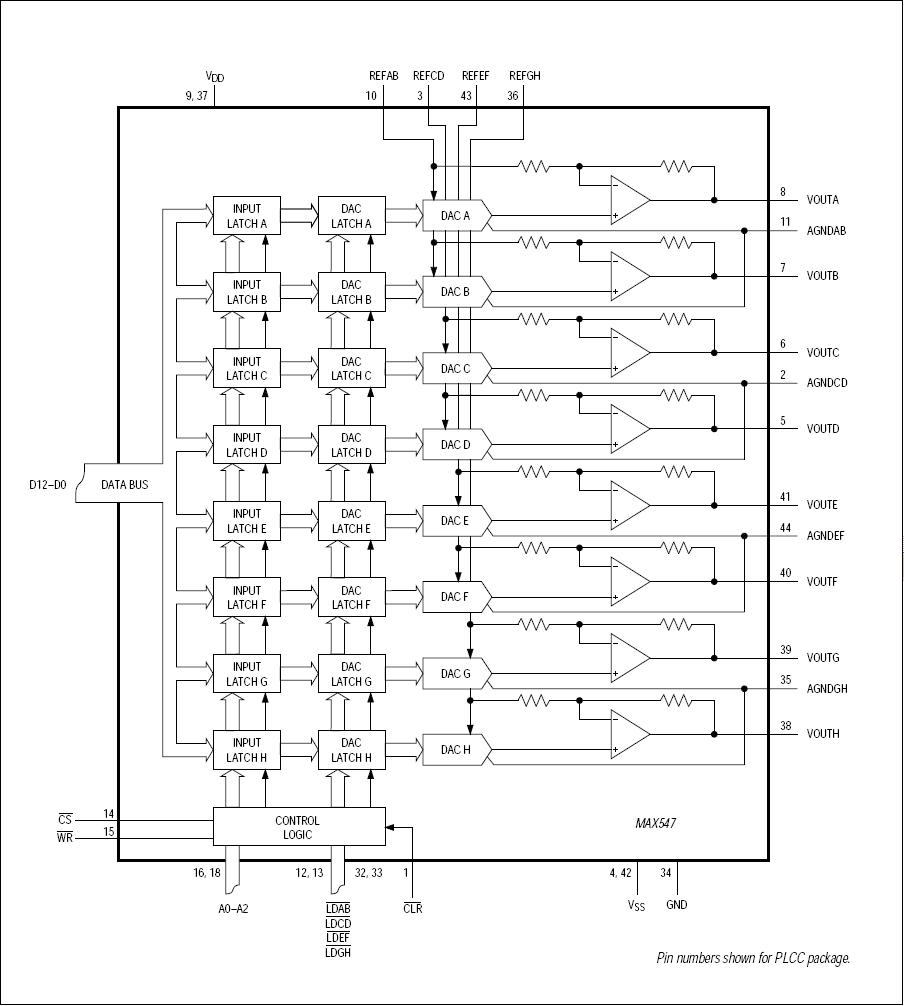

MAX547具有双缓冲接口逻辑和13位并行数据总线。每个DAC都有一个输入锁存器和一个DAC锁存器。DAC锁存器中的数据用于设置输出电压。八个输入锁存器通过三个地址线寻址。数据通过单个写入指令加载到输入锁存器中。异步负载(低电平有效LD_)输入将数据从输入锁存器传输到DAC锁存器。四个低电平有效LD_输入各控制两个DAC,并且可以通过置位所有低电平有效LD_引脚来同时更新所有DAC锁存器。异步清零(低电平有效CLR)输入将所有八个DAC的输出复位至AGND_。置位低电平有效CLR会将DAC和输入锁存器复位至双极性零(1000hex)。上电时,复位电路执行的功能与低电平有效CLR相同。所有逻辑输入均兼容TTL/CMOS。MAX547采用44引脚塑料四方扁平封装和44引脚PLCC封装。



应用

  • 自动测试设备(ATE)
  • 航空电子与军用系统
  • 数字增益与失调控制
  • 通用产品
  • 工业过程控制
