MAX5422

量产

256抽头、非易失、SPI接口数字电位器

数据手册 (Rev. 0)
产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 滑动端位置存储在非易失存储器中(EEPROM)，并在上电或收到接口命令时调出
  • 3mm x 3mm x 0.8mm的TDFN封装
  • 端到端电阻温度系数为35ppm/°C
  • 比例温度系数为5ppm/°C
  • 50kΩ、100kΩ和200kΩ的电阻值
  • 5MHz的SPI兼容串行接口
  • 500nA (典型值)静态电源电流
  • 单电源工作：+2.7V至+5.25V
  • 256抽头位置
  • 在分压器模式下DNL为±0.5 LSB
  • 在分压器模式下INL为±0.5 LSB
MAX5422
256抽头、非易失、SPI接口数字电位器

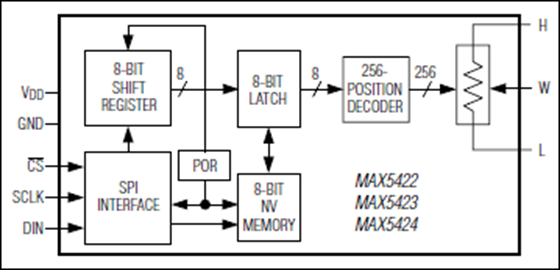

MAX5422、MAX5423、MAX5424：功能框图
