MAX531

+5V、低功耗、电压输出、串行12位DAC

更多 showmore-icon

5V或±5V供电,单电源供电产品请参考MAX5352

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 11
特性
  • 采用+5V单电源供电
  • 缓冲电压输出
  • 内部2.048V基准电压源(MAX531)
  • 140µA电源电流(MAX538/MAX539)
  • INL = ±1/2LSB(最大值)
  • 整个温度范围内确保单调性
  • 灵活的输出范围:
    • 0V 至 VDD (MAX531/MAX539)
    • VSS 至 VDD (MAX531)
    • 0V 至 2.6V (MAX531/MAX538)
  • 8引脚SO/DIP (MAX538/MAX539)
  • 上电复位
  • 用于菊花链连接的串行数据输出
更多细节
show more Icon

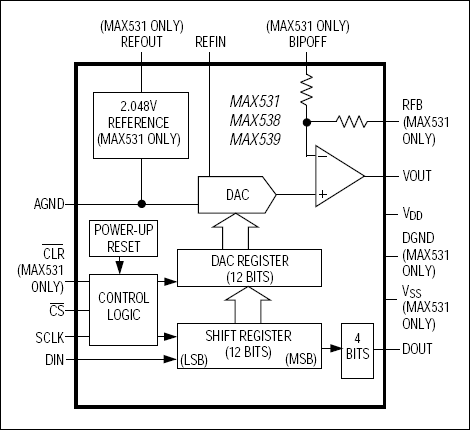

MAX531/MAX538/MAX539是低功耗、电压输出、12位数模转换器(DAC),采用+5V单电源供电。MAX531还可采用±5V电源供电。MAX538/MAX539的电流消耗仅为140µA,MAX531(内置基准电压源)的电流消耗仅为260µA。MAX538/MAX539采用8引脚DIP和SO封装,而MAX531采用14引脚DIP和SO封装。所有器件均针对失调电压、增益和线性度进行了调整,因此无需进一步调整。

MAX538的缓冲器增益固定为+1,MAX539的缓冲器增益固定为+2。MAX531的内部运算放大器可配置为增益+1或+2,以及单极性或双极性输出电压。MAX531还可用作四象限乘法器,无需外部电阻或运算放大器。关于并行数据输入,请参见MAX530数据手册。



应用

  • 电池供电/远端工业控制
  • 电池供电测试仪表
  • 数字增益与失调控制
  • 通用产品
  • 机器及运动控制设备
