概览
优势和特点
- 具有可配置输出放大器的10位DAC
- +5V单电源供电
- 低电源电流
- 正常工作模式为0.28mA
- 关断模式为2µA
- 采用8引脚µMAX封装
- 上电复位可将DAC输出清零
- 与SPI/QSPI/MICROWIRE兼容
- 用于直接光耦合器接口的施密特触发器数字输入
产品详情
MAX5304集成了低功耗、电压输出、10位数模转换器(DAC)和精密输出放大器，采用8引脚µMAX封装。它采用+5V单电源供电，电源电流消耗小于280µA。
输出放大器的反相输入可供用户实现特定增益配置、远程检测和高输出电流能力。因此，MAX5304非常适合用于包括工业过程控制的各种应用。其他特性包括软件关断和上电复位。

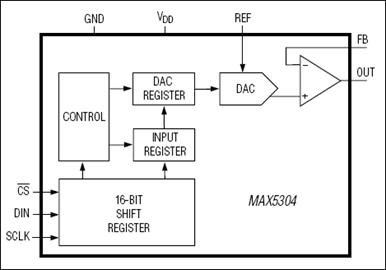

串行接口与SPI™/QSPI™/MICROWIRE™兼容。此DAC有一个双缓冲输入，采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位串行字将数据加载到输入寄存器中。DAC寄存器可以独立更新，也可以与输入寄存器同时更新。所有逻辑输入均与TTL/CMOS逻辑兼容，并通过施密特触发器进行缓冲，以支持直接与光耦合器进行接口。
应用
- 数字增益与失调控制
- 工业过程控制
- 微处理器控制系统
- 便携式测试仪表
- 远端工业控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
