概览
优势和特点
- 四个具有可配置输出放大器的12位DAC
- +3.0V至+3.6V单电源供电
- 低电源电流：正常工作模式下为0.82mA
关断模式下为3µA - 在关断模式下，基准输入为高阻抗
- 采用20引脚SSOP封装
- 上电复位可将所有寄存器和DAC清零
- 与SPI/QSPI和Microwire兼容
- 通过3线串行接口同时或独立控制DAC
- 用户可编程数字输出
产品详情

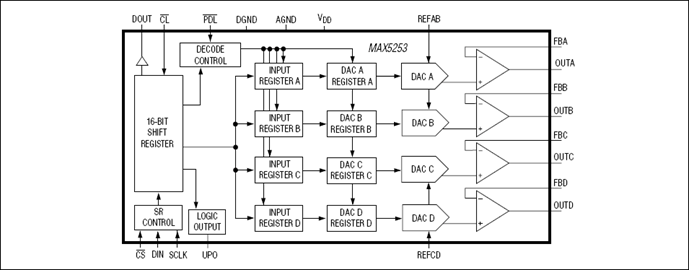

MAX5253集成了四个低功耗、电压输出、12位数模转换器(DAC)和四个精密输出放大器，采用节省空间的20引脚封装。除了四个电压输出之外，每个放大器的负输入也可供用户使用。这有助于实现特定增益配置、远程检测和高输出驱动能力，因此MAX5253非常适合用于工业过程控制应用。其他特性包括软件关断、硬件关断闭锁、将所有寄存器和DAC清零的低电平有效复位、用户可编程逻辑输出和串行数据输出。
每个DAC都有一个双缓冲输入，采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位串行字将数据加载到每个输入/DAC寄存器中。串行接口与SPI™/QSPI™和MICROWIRE™兼容。因此，输入和DAC寄存器可以通过单个软件命令进行独立更新或同时更新。DAC寄存器可以通过3线串行接口同时更新。所有逻辑输入均兼容TTL/CMOS逻辑。
应用
- 自动测试设备(ATE)
- 数字增益与失调调节
- 工业过程控制
- 微处理器控制系统
- 运动控制
- 远端工业控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
