特性
- 保证1/2 LSB INL (最大)
- 低功耗
- 325µA (正常工作)
- 0.4µA (完全关断模式)
- 单电源工作
- 3V (MAX5236)
- 5V (MAX5237)
- 节省空间的10引脚µMAX封装
- 满摆幅输出缓冲器
- 上电复位寄存器和DAC清零
- 1kΩ或200kΩ输出阻抗的可编程关断模式
- 复位清零
- 13.5MHz、兼容SPI/QSPI/MICROWIRE的3线串行接口
- 输出缓冲器驱动5kΩ || 100pF
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

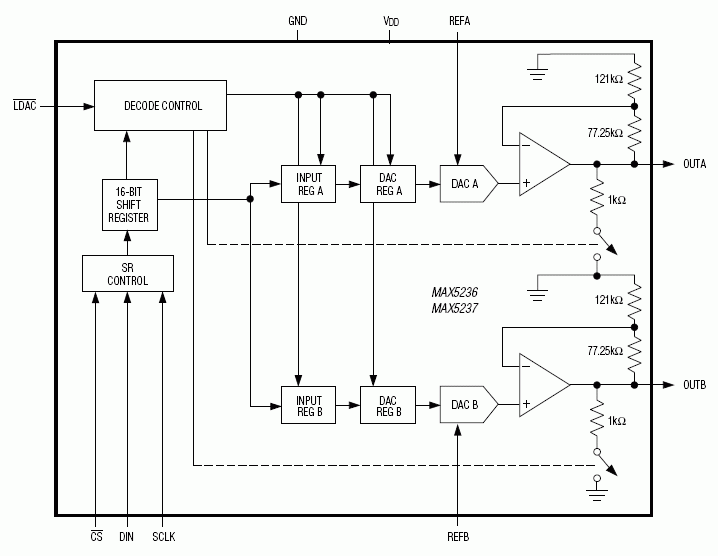

MAX5236/MAX5237是精密、双路输出的10位数模转换(DAC)，5V单电源(MAX5237)工作时，消耗仅360µA的电源电流或3V单电源(MAX5236)工作时，消耗仅325µA的电源电流。这些芯片具有满摆幅输出缓冲器。内部增益放大器(1.6384V/V) 提供最大的DAC输出动态范围。
MAX5236/MAX5237具有13.5MHz、兼容SPI™/QSPI™/MICROWIRE™的3线串行接口。每个DAC输入由一个输入寄存器后跟一个DAC寄存器组成。16位移位寄存器数据加载到输入寄存器。输入寄存器数据可以分别或同时更新至DAC寄存器。另外，可编程控制位允许1kΩ或200kΩ输出阻抗的关断模式。
MAX5236/MAX5237满足扩展工业温度范围(-40°C至+85°C)，提供节省空间的10引脚µMAX®封装。
应用
- µP控制系统
- 自动测试设备(ATE)
- 数字增益与失调控制
- 工业过程控制
- 运动控制
