MAX5223

量产

低功耗、双路、8位、电压输出、串行DAC，8引脚SOT23封装

业内尺寸最小的8位、双通道DAC，SOT23封装

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 小型8引脚SOT23封装(3mm x 3mm)
  • 低功耗
    • 工作电流：100µA
    • 关断电流：< 1µA
  • +2.7V至+5.5V单电源供电
  • 双路缓冲电压输出
  • 可编程关断模式
  • 25MHz、3线串行接口
  • 与SPI、QSPI和MICROWIRE兼容

MAX5223包含两个8位、缓冲、电压输出数模转换器（DAC A和DAC B），采用小型8引脚SOT23封装。DAC输出可在地和VDD的100mV以内提供和吸收1mA电流。MAX5223采用+2.7V至+5.5V单电源供电。

该器件采用3线串行接口，工作时钟速率高达25MHz，并与SPI™、QSPI™和MICROWIRE™接口标准兼容。串行输入移位寄存器长度为16位，由8位DAC输入数据以及用于DAC选择和关断控制的8位组成。DAC寄存器可以在低电平有效CS的正边沿独立加载或并行加载。

MAX5223具有超低功耗并采用小型8引脚SOT23封装，非常适用于便携式和电池供电应用。电源电流仅为100µA，在关断模式降至1µA以下。此外，基准输入在关断期间与REF引脚断开，降低了系统的总功耗。



应用

  • 电缆调制解调器
  • 蜂窝电话
  • 无绳电话
  • 数码相机
  • 传真
  • 手持终端
  • 调制解调器
  • 笔记本电脑
  • 寻呼机
  • 掌上电脑
  • PDA与数字助理
  • 笔输入掌上电脑
  • 便携式患者监视/药物传递
  • 便携式测试仪
  • 打印机
MAX5223
低功耗、双路、8位、电压输出、串行DAC，8引脚SOT23封装

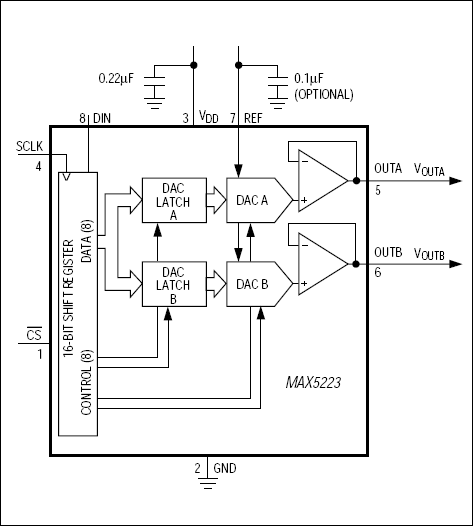

MAX5223：功能原理框图
