1119: 2线接口、串行、8位DAC，满摆幅输出 Data Sheet1/1/1900
概览
优势和特点
- +5V单电源
- 简单的2线串行接口
- I²C 兼容
- 输出缓冲放大器提供轨到轨摆幅
- 节省空间的8引脚DIP/SO封装(MAX517/MAX518)
- 基准输入范围包括两个供电轨(MAX517/MAX519)
- 上电复位可清除所有锁存器
- 4µA关断模式
产品详情
MAX517/MAX518/MAX519均为8位电压输出数模转换器(DAC)，具有简单的2线串行接口，支持在多个器件之间进行通信。它们采用5V单电源供电，其内部精密缓冲器使DAC能够提供轨到轨输出摆幅。

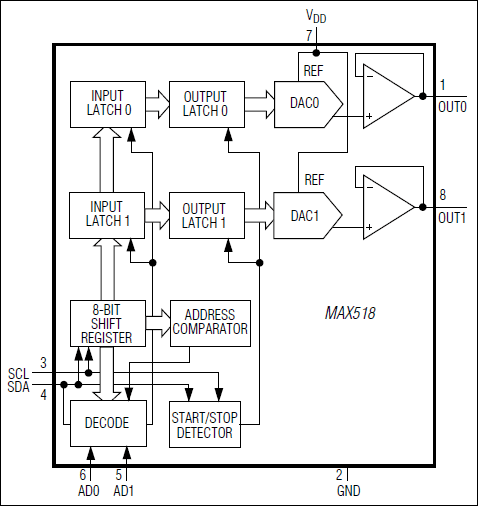

MAX517为单通道DAC，MAX518/MAX519为双通道DAC。MAX518使用电源电压作为两个DAC的基准电压。MAX517的单通道DAC具有基准输入，MAX519的两个DAC各自均具有自己的基准输入。
MAX517/MAX518/MAX519具有串行接口和内部软件协议，支持以高达400kbps的数据速率进行通信。该接口与双缓冲输入配置相结合，允许双通道器件的DAC寄存器单独或同时更新。此外，这些器件还可进入低功耗关断模式，将电源电流降至4µA。上电复位可确保初次上电时DAC输出为0V。
MAX517/MAX518采用节省空间的8引脚DIP和SO封装。MAX519采用16引脚DIP和SO封装。
应用
- 自动测试设备(ATE)
- 数字增益与失调控制
- 工业过程控制
- 元件数最少的模拟系统
- 可编程衰减器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
配套产品推荐
MAX519 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX519ACPE+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| MAX519ACSE+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| MAX519ACSE+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| MAX519AESE+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| MAX519AESE+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| MAX519BCPE+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| Wafer Fabrication Data |
