MAX5184

10位、40MHz、电流/电压输出DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 2.7V至3.3V单电源供电
  • 无杂散动态范围较宽:fOUT = 2.2MHz时为70dB
  • 全差分输出
  • 低电流待机或完全关断模式
  • 1.2V内部低噪声带隙基准电压源
  • 小型24引脚QSOP和薄型QFN封装
更多细节
show more Icon

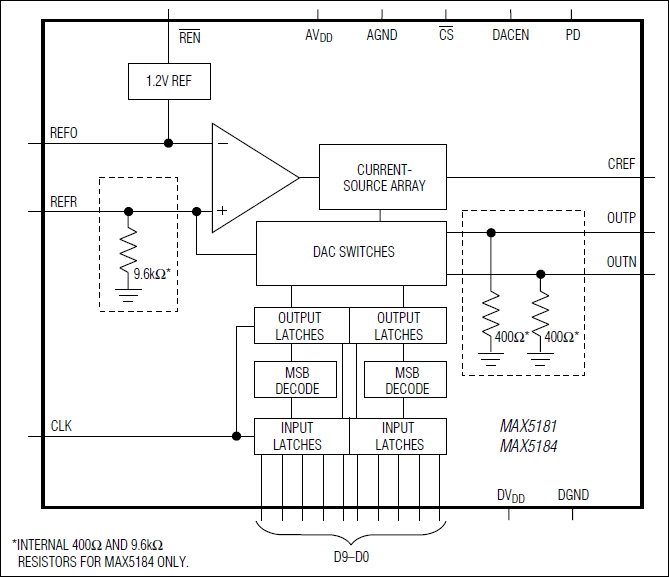

MAX5181是一款10位、电流输出数模转换器(DAC),可在需要在低失真和低功耗工作条件下进行模拟信号重构的信号重构或任意波形生成应用中提供优异性能。MAX5184提供相同的规格,具有用于电压输出操作的片内精密电阻。MAX5181/MAX5184专为10pV-s毛刺操作而设计,可有效地减少输出端的干扰杂散信号成分。板载1.2V带隙电路提供经过适当调节的低噪声基准电压源,可在进行外部基准电压源操作时禁用。

这些器件旨在以超低的功耗提供高水平的信号完整性。它们采用2.7V至3.3V单电源供电。此外,这些DAC具有三种工作模式:正常、低功耗待机和完全关断,可通过1µA(最大)关断电流提供尽可能低的功耗。从待机模式到DAC全面运行的快速唤醒时间(0.5µs)仅在需要时才会激活DAC,有助于节省功耗。

MAX5181/MAX5184采用24引脚QSOP封装,在-40°C至+85°C扩展温度范围内符合规格。此外,MAX5184还采用带裸露焊盘(EP)的24引脚TQFN封装,在-40°C至+85°C扩展温度范围内符合规格。对于较低分辨率的8位版本,请参考MAX5187/MAX5190数据手册。



应用

  • 任意波形发生器(AWG)
  • 直接数字合成器(DDS)
  • 成像
  • 信号重建
