MAX5109

过期

非易失、双路、8位DAC,带有2线串行接口

双通道、8位DAC,2线串行接口,带有非易失寄存器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 非易失寄存器初始化DAC至存储状态
  • +2.7V至+5.25V单电源工作
  • 双路8位DAC具有独立高/低基准输入
  • 满摆幅输出缓冲
  • 每DAC电源电流低至200µA
  • 关断模式电源电流降至25µA (最大)
  • 400kHz,I²C兼容2线串行接口
  • 异步/MUTE输入
  • 小型16引脚QSOP封装

MAX5109双路8位数模转换器(DAC)具有非易失寄存器。这些非易失寄存器存储DAC工作模式和输出状态,允许DAC上电初始化为指定配置。高精度片内缓冲提供满摆幅输出,建立时间为8µs。I²C兼容的2线串行接口允许400kHz的最高时钟频率。MAX5109具有独立的高/低基准输入,提供最灵活的输出电压范围。基准输入可接受地至正电源的电压范围。该器件采用+2.7V至+5.25V单电源供电,每DAC消耗200µA电流。软件控制关断模式可将电源电流降至25µA以下。软件控制的静噪模式将每个DAC或两个DAC同时设置为各自的REFL_电压。MAX5109还提供一个异步/MUTE输入,可将两路DAC同时置为各自的REFL_电压。MAX5109可提供16引脚QSOP封装,适用于扩展级温度范围(-40°C至+85°C)。

应用

  • ATE校准
  • 数字增益与失调调节
  • 激光器偏置
  • 便携式仪表
  • 功率放大器偏置控制
  • 可编程衰减器

MAX5109
非易失、双路、8位DAC,带有2线串行接口

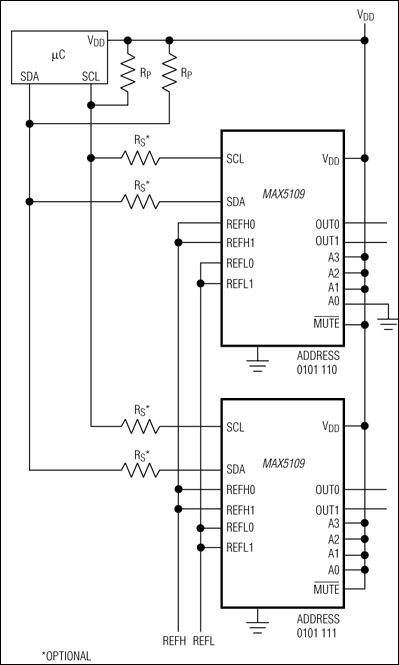

MAX5109:典型工作电路
