MAX4759
四路DPDT音频/数据开关，UCSP/QFN封装
Viewing:
概述
- 切换数据与音频信号
- 低导通电阻(0.5Ω)的音频开关
- 0.2Ω导通电阻平坦度
- 0.1Ω通道间匹配度
- 低电容(25pF)数据开关(MAX4759)
- 0.2ns偏差(MAX4759)
- 0.03% THD
- 电源范围：+1.8V至+5.5V
- 可处理满摆幅信号
- 微型、36焊球UCSP (3mm x 3mm)封装
- 36引脚、薄型QFN (6mm x 6mm)封装
MAX4758/MAX4759四路、双刀/双掷(DPDT)模拟开关工作在+1.8V至+5.5V单电源。这些开关为音频切换提供0.5Ω的低导通电阻，为数据切换提供25pF的低电容。

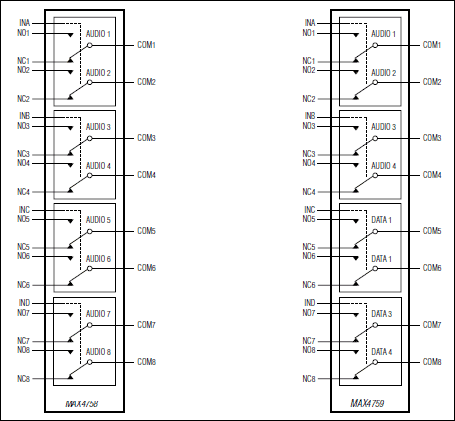

MAX4758具有8个导通电阻为0.5Ω的用于切换音频信号的开关。MAX4759具有4个导通电阻为0.5Ω的用于切换音频信号的开关以及4个电容为25pF的用于切换数据信号的开关。MAX4758/MAX4759有4个逻辑输入，可以成对控制开关。
MAX4758/MAX4759提供小尺寸、36引脚、薄型QFN封装(6mm x 6mm)与36焊球晶片级封装(UCSP™) (3mm x 3mm)。
应用
- 音频信号切换
- 蜂窝电话
- 笔记本电脑
- PDA/手持式设备
- 扬声器-耳机开关
- USB信号切换
