MAX4670
过期集成T1/E1/J1短程、长程保护开关
概述
- +3.3V单电源供电
- 4个DPDT/8个SPDT开关，支持2个T1/E1/J1端口
- 低RON
- 发送通道0.7Ω (典型值)；接收通道5Ω (典型值)
- 低CON/COFF
- 60pF/40pF (典型值)发送通道
- 24pF/12pF (典型值)接收通道
- 芯片浪涌保护
- IEC 61000-4-5 (8µs至20µs电涌)
- 2类(±1kV)
- -70dB (典型值)串扰/关断隔离(3MHz)
- 小型32引脚TQFN封装
MAX4670是一款集成的T1/E1/J1模拟保护开关，适用于1+1和N+1线路卡冗余应用。该器件通过组合单个封装内包含的8个SPDT开关来保护两个T1/E1/J1端口。在T1/E1/J1长程和短程应用中，该开关器件针对高回波损耗和脉冲模板性能进行了优化。该器件可为建筑物内的短程应用提供内建的芯片侧浪涌保护功能。
MAX4670可替代2个二极管阵列或2个瞬态电压抑制器(TVS)和4个双SPDT继电器，能大大缩小电路板空间，简化PCB布线。MAX4670引脚针对T1/E1/J1应用优化，因此可以简化与标准线路变压器和线路接口单元(LIU)连接时的布局布线。

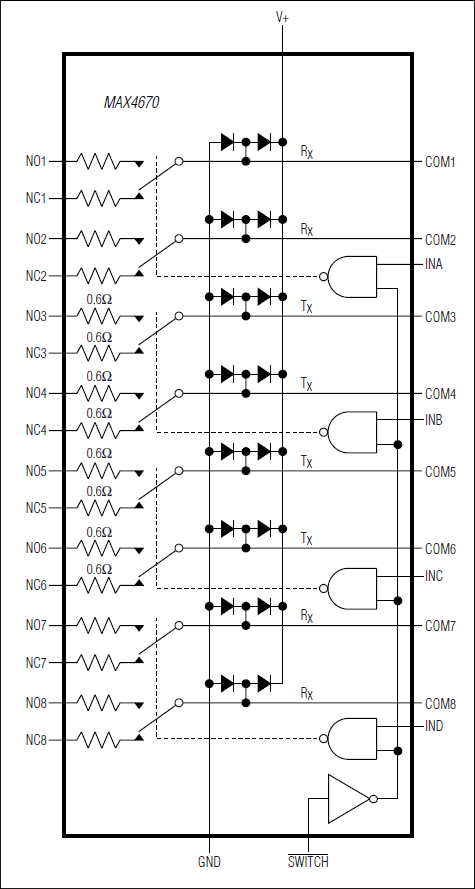

MAX4670带有4个开通/关闭电容为60pF/40pF、导通电阻为1.0Ω (最大值)的开关与LIU发送器输出端连接。MAX4670还包括4个具有较低的24pF/12pF开通/关闭电容、导通电阻为10Ω (最大值)的开关与LIU接收器输入端连接。4个逻辑输入控制接收/发送对，另外还具有/SWITCH输入可将所有开关连接至系统保护总线。
MAX4670使用+2.7V至+3.6V单电源工作，提供32引脚热增强型TQFN封装。MAX4670可工作在-40°C至+85°C温度范围。
