MAX4029

三路/四路、2:1视频复用器-放大器，具有输入钳位

业内首款三路/四路、2:1视频复用放大器，带输入钳位

Viewing:

概述

+5V单电源工作
独立可选的同步头或键控箝位输入
可调的键控箝位电压
130MHz的大信号-3dB带宽
210MHz的小信号-3dB带宽
300V/µs压摆率
20ns开关时间
超低的±10mV_P-P切换瞬态
0.2%的差分增益/0.4°的相位误差
低功耗、高阻态禁止模式

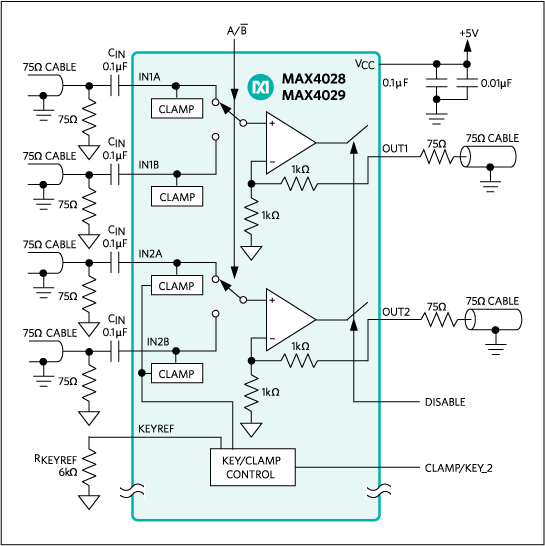

MAX4028/MAX4029是5V，三路/四路，2:1多路复用器-放大器，具有输入箝位和+2V/V (6dB)的固定增益。通道1 (IN1A和IN1B)输入被箝位至输入信号的视频同步头，其他输入则被箝位至视频同步头或通道1 (IN1_)的视频同步。后者也称为键控箝位，可通过引脚选择。可选的箝位/键控箝位输入和固定增益视频输出缓冲器使MAX4028/MAX4029非常适用于汽车娱乐系统、视频投影仪、显示器/TV等视频源切换应用。这两款器件都具有20ns的通道间切换时间，以及低达±10mV_P-P的切换瞬态，特别适合高速视频切换应用，例如随屏显示(OSD)插入。

MAX4028/MAX4029具有130MHz的大信号(2V_P-P) -3dB带宽，以及210MHz的小信号-3dB带宽，并具有300V/µs的压摆率。其差分增益和相位误差分别只有0.2%和0.4°，非常适合视频广播应用。

MAX4028/MAX4029可工作在-40°C至+85°C扩展级温度范围内，采用16引脚和20引脚TSSOP/SO封装。

应用

刀片式服务器
广播与图形视频系统
显示器与数字电视
笔记本电脑
安全系统
机顶盒
视频交叉开关
视频投影仪
