MAX31342

低电流、实时时钟,具有I2C接口

更多 showmore-icon

世界上最小的WLP封装RTC

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 延长电池寿命
    • 150nA时钟保持电流
    • 宽范围外部晶振,CL = 6pF,ESR高达100kΩ,最大程度降低耗流
  • 提供灵活的配置
    • 可编程方波输出,用于时钟监测
  • 节省电路板面积
    • 集成负载电容,用于晶振
    • 1mm x 2mm、8焊球、WLP封装,焊距为0.5mm
  • 增值特性,易于使用
    • +1.6V至+3.6V工作电压范围
    • 倒计时定时器,具有重复功能
  • 集成保护
    • 上电复位,用于默认配置
    • 具有总线超时的防锁定操作
更多细节
show more Icon

MAX31342低电流、实时时钟(RTC)为时钟器件,提供极低时钟保持电流,有效延长电池寿命。MAX31342支持6pF高ESR晶振,扩大了器件可用晶振的选择范围。器件可通过I2C串口访问。集成上电复位功能确保上电时的默认寄存器状态是确定的。

其他特性包括2个时间/日期闹铃、中断输出、可编程方波输出和串行总线超时机制。时钟/日历提供秒、分、时、星期、日期、月和年信息。少于31天的月份,将自动调整月末的日期,并包括闰年补偿。时钟采用24小时格式。MAX31342也包括用于同步的输入。CLKIN引脚上具有基准时钟(例如32kHz、50Hz/60Hz电力线、GPS 1PPS)且使能外部时钟输入位(ECLK)置1时,MAX31342 RTC锁频至外部时钟,时钟精度取决于外部源。

器件采用无铅(Pb)/符合RoHS标准、8引脚、1mm x 2mm晶圆级(WLP)封装,焊距为0.5mm。器件工作在-40°C至+85°C扩展级温度范围。

应用

  • 医疗
  • 销售终端(POS)
  • 便携式音频
  • 便携式仪表
  • 电表
  • 远程信息处理
  • 可穿戴设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX31342EWA+
  • HTML
  • HTML
MAX31342EWA+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

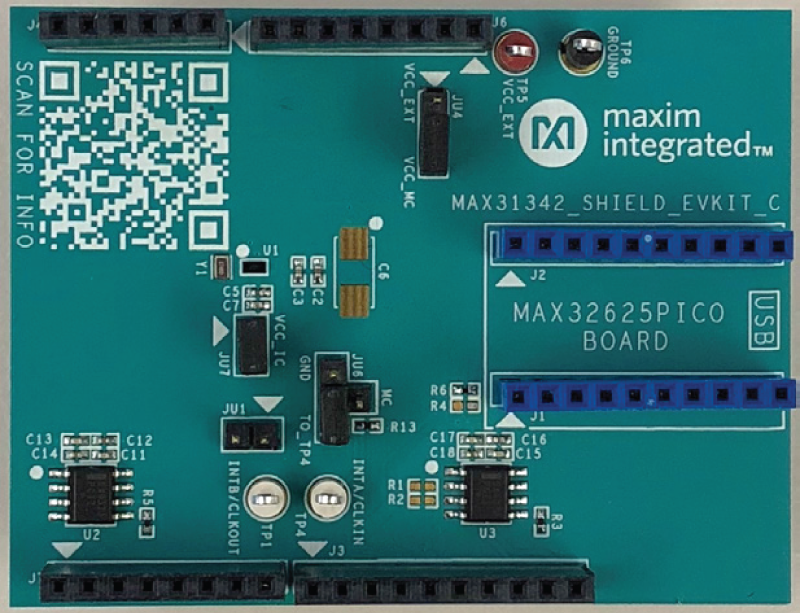

MAX31342SHLD

MAX31342 评估套件

zoom

MAX31342SHLD

MAX31342 评估套件

MAX31342 评估套件

特性和优点

  • 易于评估MAX31342
  • +1.6V至3.6V单电源工作
  • 经过验证的PCB布局
  • 兼容Mbed/Arduino平台
  • 完全装配并经过测试

产品详情

MAX31342平台为完全装配并经过测试的PCB,用于评估MAX31342低电流、实时时钟(RTC),器件具有I2C接口。平台采用单电源工作,可由USB或外部电源供电,板载晶振提供32.768kHz时钟信号。器件可通过I2C串口访问。

MAX31342平台提供评估MAX31342所必须的硬件和软件图形用户界面(GUI)。平台已安装MAX31342EWA+T。平台通过MAX32625PICO电路板和micro-USB电缆连接到PC。

应用

  • 医疗
  • 销售终端(POS)
  • 便携式音频
  • 便携式仪表
  • 电表
  • 远程信息处理
  • 可穿戴设备
