特性
- 超低功耗,运行时间更长
- 计时电流:65nA
- 计时电压范围:1.1V至5.5V
- 发生电源故障时自动切换到备用电源
- 提供用于外部超级电容或可充电电池的涓流充电器
- 尺寸小巧,BOM少
- 1.66mm x 1.26mm 12引脚WLP封装
- 3mm x 3mm 10引脚TDFN封装
- 无需外部负载电容
- 灵活易用
- 支持多种外部晶振(无需外部负载)
- 频率校正分辨率<0.5ppm
- 接口电压范围:1.62V至5.5V
- 提供增值功能以方便使用
- 使用专用引脚进行事件检测
- 提供各种事件的时间戳
- 低电池电压检测
- 1/128秒寄存器
- 警报和倒数计时器
- 32字节用户RAM
MAX31331超低功耗实时时钟(RTC)是一款计时器件,标称计时电流消耗为65nA,可延长电池续航时间。MAX31331支持多种32.768kHz晶振。该器件可以使用任意电容负载(CL)规格的晶体,可用晶体范围广泛。该器件通过I2C串行接口访问。
该器件还具有备用电源引脚(VBAT),在主电源(VCC)降至编程阈值电压和备用电源(VBAT)电压以下时,会自动切换至备用电源(VBAT)。
其他功能包括两个当日时间警报、中断输出、可编程方波输出、带时间戳的事件检测输入和串行总线超时机制。32字节的时间戳寄存器还充当RAM存储。该器件具有数字施密特触发器输入(DIN),可用于记录时间戳并/或在DIN信号的下降/上升沿生成中断。时钟/日历提供秒、分、时、日、月、年和日期信息。1/128秒寄存器可实现亚秒级时间戳分辨率。对于少于31天的月份,月底的日期会自动调整,包括针对闰年的更正。时钟以24小时/12小时制运行。
MAX31331采用无铅(Pb)/符合RoHS标准的12引脚、0.4mm间距1.66mm x 1.26mm WLP封装以及10引脚3mm x 3mm TDFN封装。
该器件支持-40°C至+85°C扩展温度范围。
应用
- 医疗
- 可穿戴设备
- 便携式仪表
- 远程信息处理
- 工业
- 物联网(IoT)
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX31331EWC+ | 12-WLCSP-N/A |
|
|
MAX31331EWC+T | 12-WLCSP-N/A |
|
|
MAX31331TETB+ | 10-LFCSP-3X3X0.75 |
|
|
MAX31331TETB+T | 10-LFCSP-3X3X0.75 |
|
- MAX31331EWC+
- 引脚/封装图-中文版
- 12-WLCSP-N/A
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX31331EWC+T
- 引脚/封装图-中文版
- 12-WLCSP-N/A
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX31331TETB+
- 引脚/封装图-中文版
- 10-LFCSP-3X3X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX31331TETB+T
- 引脚/封装图-中文版
- 10-LFCSP-3X3X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
MAX31331TETB+
量产
MAX31331TETB+T
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
软件和型号相关生态系统
评估套件 1
MAX31331SHLD
MAX31331评估套件
产品详情

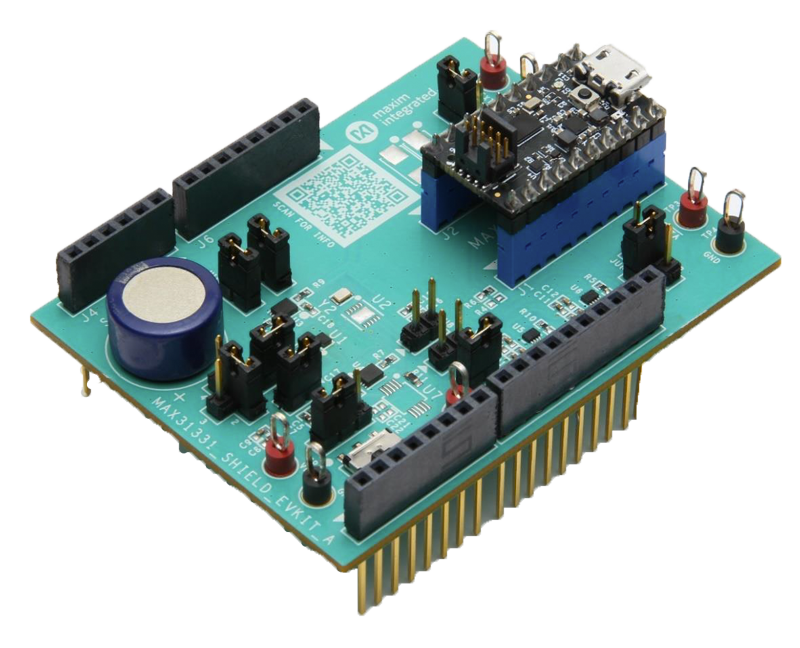

MAX31331扩展板评估套件(EV套件)是一款装配完成且经过测试的PCB,用于评估MAX31331,后者是一款具有I2C接口和电源管理功能的超低功耗、低成本、实时时钟(RTC)。该扩展板由单电源(来自USB或外部电源)供电,板载晶体提供32.768 kHz时钟信号。该器件通过MAX32625PICO板提供的I2C串行接口访问,而MAX32625PICO板通过USB端口连接到PC。
MAX31331扩展板评估套件提供评估MAX31331所需的硬件和软件图形用户界面(GUI)。该套件预安装了MAX31331。它通过MAX32625 PICO板和micro-USB电缆连接到PC。
应用
- 医疗
- 可穿戴设备
- 便携式仪表
- 远程信息处理
- 工业
- 物联网(IoT)
