MAX19527

超低功耗、八通道、12位、50Msps、1.8V ADC,串行LVDS输出

更多 showmore-icon

超低功耗、高速、8通道ADC,用于多通道医学成像系统

产品详情
特性
  • 超低功耗
    • 50Msps速率下每通道消耗55mW
  • 1.8V单电源供电
  • 优异的动态特性
    • 5.3MHz下具有69dBFS SNR
    • 5.3MHz输入、1kHz频偏下具有140dBc/Hz近载波SNR
    • 5.3MHz下具有84dBc SFDR
    • 5.3MHz下具有90dB通道隔离
  • 用户可通过SPI接口编程、设置功能
  • 串行LVDS输出,可编程电流驱动和内部端接
  • 可编程功率管理
  • 内部或外部基准
  • 单端或差分时钟输入
  • 可编程输出数据格式
  • 内置输出数据测试模板
  • 小尺寸、10mm x 10mm、144针CTBGA封装
  • 提供评估板(订购MAX19527EVKIT+)
更多细节
show more Icon

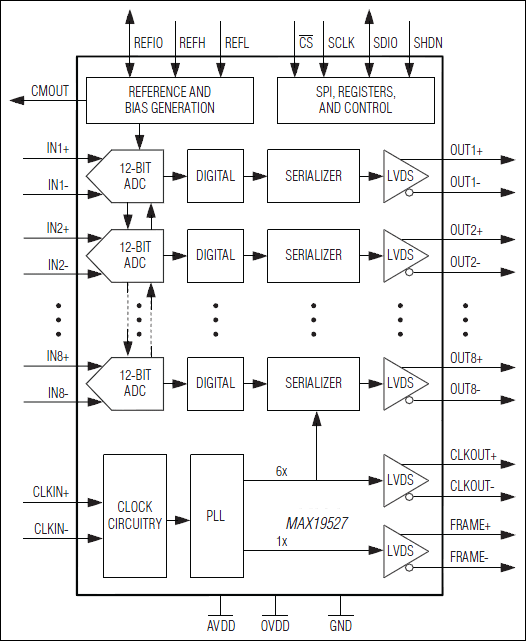

MAX19527为八通道、12位模/数转换器(ADC),优化用于要求低功耗、高动态范围的医学成像设备及数字通信设备等应用。器件采用1.8V单电源供电,功耗仅为440mW (每通道55mW),输入频率为5.3MHz的信号时,具有69dBFS的信噪比(SNR)。除低功耗特性外,还可以设置器件的功率管理模式优化空闲状态,减少通道操作。

内置1.25V精密带隙基准,将ADC的满量程范围设置在1.5VP-P。灵活的基准架构允许使用外部基准以满足高增益精度或不同输入范围的应用需求。可编程共模电压基准输出支持直流耦合输入的应用。

通过3线串行外设接口(SPI™)访问可编程寄存器,进而调整并选择不同的器件特性。

灵活的时钟输入电路允许采用单端、逻辑电平时钟或差分时钟信号。片上PLL提供时钟倍频(6倍),产生所需的串行LVDS数字输出。串行LVDS输出提供可编程测试模板用于数据对齐,输出驱动器允许设置电流驱动和内部端接。

器件采用小尺寸、10mm x 10mm x 1.2mm、144针薄型球栅阵列(CTBGA)封装,工作在扩展工业级(-40°C至+85°C)温度范围。

应用

  • 仪表
  • 多路通信
  • 超声和医学成像
  • ZIF GSM和TD-SCDMA收发器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX19527EVKIT

MAX19527评估板

zoom

MAX19527EVKIT

MAX19527评估板

MAX19527评估板

特性和优点

  • 单电源供电
  • 通过QSH连接器直接与Maxim DCEP数据板连接
  • 低电压、低功耗
  • 板载单端至差分转换电路
  • 差分或单端时钟配置
  • 板载时钟整形电路,可调占空比
  • 板载或独立的SPI™接口控制
  • 提供DCEP板
  • 完全安装并经过测试

产品详情

MAX19527评估板(EV kit)是完全安装并经过测试的电路板,包括评估MAX19527 50Msps、八通道、12位模/数转换器(ADC)性能所需的全部元件。评估板还包括兼容于Windows® 2000、Windows XP®和Windows Vista®的软件,为评估ADC性能提供简捷的图形用户界面(GUI)。

评估板接收来自模拟信号源的单端模拟输入,并提供了将单端模拟信号转换为差分信号的板级电路。Maxim的数据转换器评估平台(DCEP)可以方便地接收ADC数字LVDS输出。评估板采用3.3V单电源供电,并为模拟、数字和逻辑电路提供板载稳压电源。

应用

  • 仪表
  • 多路通信
  • 超声和医学成像
  • ZIF GSM和TD-SCDMA收发器
