概览
优势和特点
- 真14位精度：
- 1/2LSB INL
- 82dB SINAD
- 9.4µs转换时间
- 10µA关断模式
- 内置采样/保持功能
- 提供交流与直流特性
- 单极性(0V 至 VREF) 和双极性 (-VREF 至 VREF) 输入范围
- 三态串行数据输出
- 小型16引脚DIP、SO和陶瓷SB封装
- 引脚兼容的16位升级产品(MAX195)
产品详情

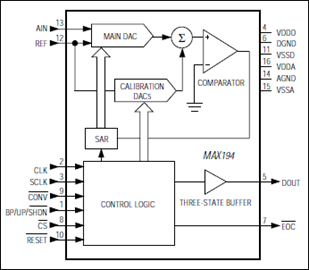

MAX194是一款14位逐次逼近型模数转换器(ADC)，集成了高速、高精度、低功耗和10µA关断模式。其通过内部校准电路来校正线性度和失调误差，无需外部调整即可在工作温度范围内保持完整的额定性能。容性DAC架构提供内在的85ksps采样/保持功能。
MAX194带有一个外部基准电压源（高达+5V），提供单极性（0V 至VREF)或双极性(-VREF 至 VREF)引脚可选输入范围。独立的模拟和数字电源充分减少了数字噪声耦合。
片选（低电平有效CS）输入用于控制三态串行数据输出。输出的读取可以在转换期间确定了数据位时进行，也可以在转换后使用串行时钟(SCLK)以高达5Mbps的速率进行。转换结束（低电平有效EOC）输出可用于中断处理器，也可以直接连接到转换输入（低电平有效CONV）以进行连续全速转换。
MAX194采用16引脚DIP、宽体SO和陶瓷侧面钎焊封装。输出数据格式支持与16位MAX195 ADC的引脚和功能兼容。
应用
- 音频
- 数字信号处理(DSP)
- 工业控制
- 医疗信号采集
- 多传感器测量
- 便携式仪器仪表
- 机器人
- 振动分析
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
