MAX192

量产

低功耗、8通道、串行10位ADC

对于3V应用，请参考MAX1248和MAX148

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 8通道单端或4通道差分输入
  • +5V单电源供电
  • 低功耗：
    • 1.5mA（工作）
    • 2µA（关断）
  • 内部采样/保持，133kHz采样速率
  • 4.096V内部基准电压源
  • 4线串行接口与SPI、QSPI、MICROWIRE和TMS320兼容
  • 20引脚DIP、SO、SSOP封装
  • 引脚兼容的12位升级产品(MAX186/MAX188)

MAX192是一款低成本、10位数据采集系统，集成了8通道多路复用器、高带宽采样/保持功能和串行接口，提供高转换速度和超低功耗。该器件采用+5V单电源供电。模拟输入可通过软件配置为单端和差分（单极/双极）工作模式。

4线串行接口直接连接到 SPI™, QSPI™ 和 MICROWIRE™ 器件，无需使用外部逻辑。串行选通输出支持直接连接到TMS320系列数字信号处理器。MAX192使用内部时钟或外部串行接口时钟进行逐次逼近模数转换。当使用内部时钟时，串行接口可以在4MHz以上的频率下工作。MAX192具有内部4.096V基准电压源，其典型漂移为±30ppm。其通过一个基准电压缓冲放大器简化了增益调整，并通过两个sub-LSB减少了量化误差。

MAX192提供一个硬连线的低电平有效SHDN引脚和两种软件可选关断模式。访问串行接口即会自动使器件上电，而由于开启时间快，可以在每次转换之间将MAX192关断。通过在两次转换之间关断，电源电流可以在采样速率降低的情况下降至10µA以下。

MAX192采用20引脚DIP和SO封装，以及占用面积比8引脚DIP少30%的紧缩小型封装(SSOP)。数据格式支持与MAX186/MAX188的硬件和软件兼容。关于抗混叠滤波器，请查阅MAX291-MAX297的数据手册。



应用

  • 汽车电子器件
  • 电池管理
  • 电池供电应用
  • 消费电子设备
  • 医疗仪器
  • 触控笔输入型系统
  • 便携式数据记录
  • 机器人
MAX192
低功耗、8通道、串行10位ADC

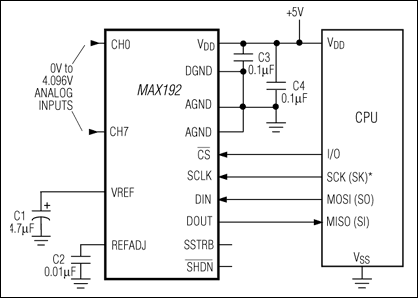

MAX192：典型工作电路
