MAX147

+2.7V、低功耗、8通道、串行12位ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 11
特性
  • 8通道单端或4通道差分输入
  • 单电源供电
    • +2.7V至+3.6V (MAX146)
    • +2.7V至+5.25V (MAX147)
  • 内部2.5V基准电压源(MAX146)
  • 低功耗
    • 1.2mA(133ksps,3V电源)
    • 54µA(1ksps,3V电源)
    • 1µA(关断模式)
  • SPI/QSPI/MICROWIRE/TMS320兼容型4线串行接口
  • 软件可配置的单极性或双极性输入
  • 20引脚DIP/SSOP封装
更多细节
show more Icon

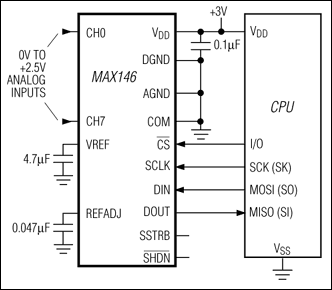

MAX146/MAX147 12位数据采集系统集成了8通道多路复用器、高带宽采样/保持功能和串行接口,提供高转换速度和低功耗。MAX146采用+2.7V至+3.6V单电源供电;MAX147采用+2.7V至+5.25V单电源供电。两款器件的模拟输入均可通过软件配置为单极性/双极性和单端/差分工作模式。

4线串行接口直接连接到SPI/QSPI和MICROWIRE器件,无需外部逻辑。串行选通输出支持直接连接到TMS320系列数字信号处理器。MAX146/MAX147使用内部时钟或外部串行接口时钟进行逐次逼近模数转换。

MAX146具有2.5V内部基准电压源,而MAX147需要外部基准电压源。两款器件都有一个电压调整范围为±1.5%的基准电压缓冲放大器。

这些器件提供一个硬连线的反SHDN引脚和软件可选的关断模式,并且可以编程为在转换结束时自动关断。访问串行接口即会自动使MAX146/MAX147上电,而由于开启时间快,可以在每次转换之间将其关断。该技术可以在采样速率降低的情况下将电源电流降至60µA以下。

MAX146/MAX147采用20引脚DIP和SSOP封装。

关于这些器件的4通道版本,请参见MAX1246/MAX1247数据手册。



应用

  • 电池供电应用
  • 数据采集
  • 医疗仪器
  • 数位笔
  • 便携式数据记录
  • 过程控制
产品模型 11

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX147ACAP+
  • HTML
  • HTML
MAX147ACAP+T
  • HTML
  • HTML
MAX147AEAP+
  • HTML
  • HTML
MAX147AEAP+T
  • HTML
  • HTML
MAX147BCAP+
  • HTML
  • HTML
MAX147BCAP+T
  • HTML
  • HTML
MAX147BCPP+
  • HTML
  • HTML
MAX147BEAP+
  • HTML
  • HTML
MAX147BEAP+T
  • HTML
  • HTML
MAX147CEAP+
  • HTML
  • HTML
MAX147CEAP+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

MAX147EVKIT

MAX146和MAX147评估套件

zoom

MAX147EVKIT

MAX146和MAX147评估套件

MAX146和MAX147评估套件

特性和优点

  • 成熟可靠的印刷电路板布局
  • 完整的评估系统
  • 板载方便的测试点
  • 数据记录软件
  • 提供源代码
  • 装配完成且经过测试

产品详情

MAX147评估系统(EV系统)是一个完整的、低成本、8通道数据采集系统,由MAX147评估套件(EV套件)和Maxim 68HC16或80C32微控制器(µC)模块组成。IBM® PC兼容软件提供了一个方便的用户界面来测试MAX147的功能。提供源代码。

要使用个人计算机对MAX147进行综合评估,请订购评估系统。如果68HC16或80C32 µC模块之前是随另一个Maxim评估系统一起购买的,或者在其他基于µC的系统中作定制用途,请订购评估套件。

MAX147评估套件可用于评估MAX147和MAX146。要评估MAX146,请随MAX147评估套件一起订购MAX146BCPP的免费样片。



应用

  • 电池供电应用
  • 数据采集
  • 医疗仪器
  • 数位笔
  • 便携式数据记录
  • 过程控制

MAX146EVKIT

MAX146和MAX147评估套件

zoom

MAX146EVKIT

MAX146和MAX147评估套件

MAX146和MAX147评估套件

特性和优点

  • 成熟可靠的印刷电路板布局
  • 完整的评估系统
  • 板载方便的测试点
  • 数据记录软件
  • 提供源代码
  • 装配完成且经过测试

产品详情

MAX147评估系统(EV系统)是一个完整的、低成本、8通道数据采集系统,由MAX147评估套件(EV套件)和Maxim 68HC16或80C32微控制器(µC)模块组成。IBM® PC兼容软件提供了一个方便的用户界面来测试MAX147的功能。提供源代码。

要使用个人计算机对MAX147进行综合评估,请订购评估系统。如果68HC16或80C32 µC模块之前是随另一个Maxim评估系统一起购买的,或者在其他基于µC的系统中作定制用途,请订购评估套件。

MAX147评估套件可用于评估MAX147和MAX146。要评估MAX146,请随MAX147评估套件一起订购MAX146BCPP的免费样片。



应用

  • 电池供电应用
  • 数据采集
  • 医疗仪器
  • 数位笔
  • 便携式数据记录
  • 过程控制
