MAX136

低功耗、3 1/2位ADC,带有显示/保持和直接LCD驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 5
特性
  • 确保功耗小于1mW——9V电池使用时间达3000小时(典型值)
  • 保持引脚可无限期保持显示
  • 确保从超量程中恢复第一个读数
  • 板载显示驱动能力——无需外部电路
  • 高阻抗CMOS差分输入
  • 低噪声(< 15µVP-P),无迟滞或超量程残留
  • 片内时钟和基准电压源
  • 零输入提供零读数
  • 适合精密零点校准应用的真极性指示
  • 在温度范围内确保关键参数具有稳定性
更多细节
show more Icon

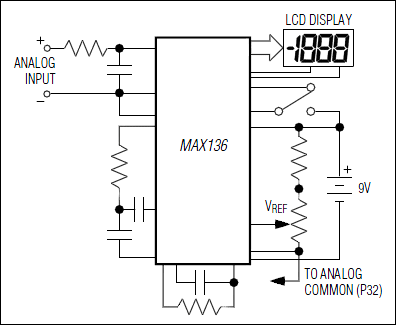

MAX136是一款输入阻抗很高的单片模数转换器(ADC)。它与Maxim ICL7136的不同之处在于MAX136提供了一个保持引脚,可以保持或“冻结”某个读数。MAX136直接驱动非多路复用液晶显示器(LCD),无需外部驱动电路。只需稍微改动外部元件,MAX136即可与ICL7116引脚兼容,但功耗显著降低,因此是适合便携式系统应用的理想选择。

多功能和高精度是该ADC的固有特性。双斜率转换技术可自动抑制工业环境中常见的干扰信号。真差分输入支持直接测量桥式传感器输出或称重传感器。零积分器相位消除了超量程残留和迟滞效应。为提高精度,MAX136将翻转误差降至小于1个计数,并将零读数漂移降至小于1µV/°C。



应用

  • 电导
  • 电流
  • 材料厚度
  • 压力
  • 电阻
  • 速度
  • 温度
  • 电压
产品模型 5
