MAX11960

双通道、同时采样、20位、1Msps、差分SAR ADC

更多 showmore-icon

业界首款20位双通道同时采样ADC

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 20位分辨率,无失码
  • 1Msps吞吐率,无流水线延迟
  • 18mW @ 1Msps,超低功耗
  • ±1.5 LSB INL,整个工作温度范围
  • 20位时,±1 LSB DNL (最大值)
  • 99dB SNR @ fIN = 10kHz
  • 99dB SINAD @ fIN = 10kHz
  • -123dB THD @ fIN= 10kHz
  • ±VREF单极性、差分模拟输入量程
  • VREF = 2.5V至3.6V
  • 集成基准缓冲器
  • 1.8V模拟和数字核心电源
  • 3.3V REFVDD基准缓冲器电源
  • 1.5V至3.6V数字接口电源
  • SPI/QSPI™/MICROWIRE®/DSP兼容串行接口
  • -40°C至+85°C工作温度范围*
  • 32引脚、5mm × 5mm、TQFN封装
更多细节
show more Icon

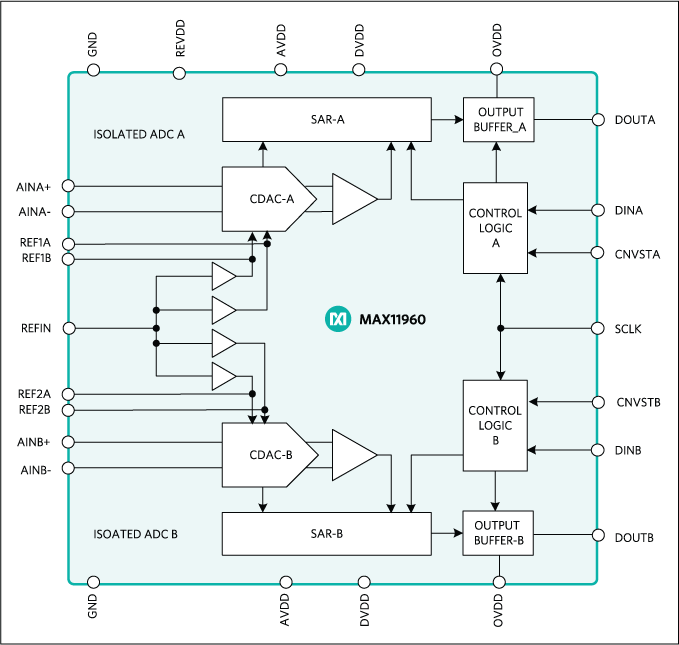

MAX11960为20位、1Msps、双通道同时采样、全差分SAR ADC,带有内部基准缓冲器。MAX11960提供优异的静态和动态性能,功耗正比于吞吐率,在同类产品中指标最佳。器件支持±VREF单极性、差分输入范围。供电电源包括:3.3V电源(用于基准缓冲器)、1.8V模拟电源、1.8V数字电源和1.5V至3.6V数字接口电源。

该ADC具有高达99dB的SNR和-123dB THD,保证20位无失码分辨率和5 LSB INL(最大值)。

MAX11960通过SPI兼容串行接口传输数据。MAX11960采用32引脚、5mm × 5mm、TQFN封装,工作在-40°C至+85°C温度范围。

应用

  • 自动测试设备
  • 数据采集系统
  • 运动控制中的编码器和分解器
  • 医疗仪表
  • 过程控制与工业自动化
  • 冗余测量
  • 电信

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX11960EVKIT

MAX11960评估板

zoom

MAX11960EVKIT

MAX11960评估板

MAX11960评估板

特性和优点

  • FMC接口连接器
  • 75MHz SPI时钟,通过FMC连接器提供
  • 同步输入和同步输出,用于相干采样
  • 板载输入缓冲器(MAX9632)
  • 板载+3.0V基准电压(MAX6126)
  • Windows 7和Windows 8/8.1兼容软件

产品详情

MAX11960评估板(EV kit)演示20位、1.0Msps、双通道、全差分SAR ADC,内置基准缓冲器。评估板包括图形用户界面(GUI),提供Avnet ZedBoard™开发板与Xilinx Zynq®-7000 SoC的通信。评估板不包括ZedBoard,需通过Avnet单独购买。

ZedBoard通过以太网电缆与运行Windows® 7或Windows 8/8.1兼容软件的PC通信。

评估板已安装MAX11960ETP+。

应用

  • 自动测试设备
  • 数据采集系统
  • 运动控制中的编码器和分解器
  • 医疗仪表
  • 过程控制与工业自动化
  • 冗余测量
  • 电信
