MAX11900

16位、1Msps、低功耗、全差分SAR ADC

更多 showmore-icon

带基准缓冲器的16位、低功耗、SAR ADC

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高DC/AC精度提高测量质量
    • 16位分辨率,无失码
    • 1Msps吞吐量,无流水线延迟
    • 95.6dB SNR和-115dB THD @ 10kHz
    • 0.4 LSBRMS转换噪声
    • ±0.25 LSB DNL (最大值)和±0.5 LSB INL (最大值)
  • 高度集成ADC节省成本和空间
    • 内部基准缓冲器
  • 较宽电源范围和低功耗,简化电源设计
    • 1.8V模拟电源
    • 1.5V至3.6V数字电源
    • 6.7mW功耗@ 1Msps
    • 6.7µW功耗@ 1ksps
    • 1µA关断模式
  • 支持多种行业标准的串联接口和小封装尺寸
    • SPI/QSPI™/MICROWIRE®/DSP兼容串口
    • 4mm x 4mm、20引脚TQFN封装
更多细节
show more Icon

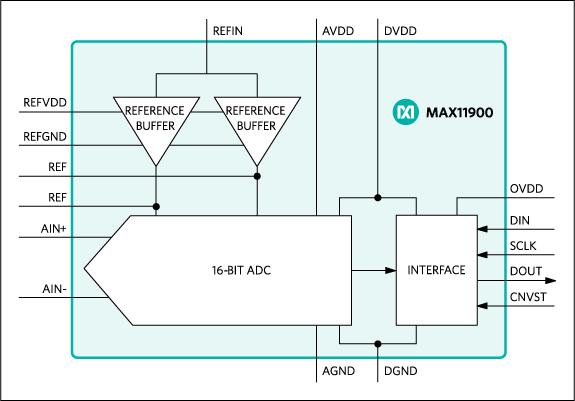

MAX11900为16位、1Msps、单通道、全差分SAR ADC,带有内部基准缓冲器。MAX11900提供优异的静态和动态性能,功耗正比于吞吐率,在同类产品中指标最佳。器件支持±VREF单极性、差分输入范围。供电电源包括:3.3V电源(用于基准缓冲器)、1.8V模拟电源、1.8V数字电源和1.5V至3.6V数字接口电源。

ADC具有高达95.6dB的SNR和-115dB THD,保证16位无失码分辨率和0.5 LSB INL (最大值)。

MAX11900通过SPI兼容串行接口传输数据。MAX11900采用20引脚、4mm x 4mm、TQFN封装,工作在-40°C至+85°C温度范围。

应用

  • 自动测试设备
  • 电池供电设备
  • 数据采集系统
  • 医疗仪表
  • 过程控制与工业自动化
  • 电信
  • 测试与测量

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX11900ETP+
  • HTML
  • HTML
MAX11900ETP+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 13, 2018

- 1806

ELECTRICAL DATASHEET

MAX11900ETP+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 13, 2018

- 1806

arrow down

ELECTRICAL DATASHEET

MAX11900ETP+

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

MAX11905EVKIT

MAX11900、MAX11901、MAX11902、MAX11903、MAX11904和MAX11905评估套件

zoom

MAX11905EVKIT

MAX11900、MAX11901、MAX11902、MAX11903、MAX11904和MAX11905评估套件

MAX11900、MAX11901、MAX11902、MAX11903、MAX11904和MAX11905评估套件

特性和优点

  • 外围模块和FMC连接器用于接口连接
  • 通过FMC连接器提供75MHz SPI时钟功能
  • 通过外设模块连接器提供37.5MHz SPI时钟功能
  • 用于相干采样的同步输入和同步输出
  • 板载输入缓冲器(MAX9632)
  • 板载+3.0V参考电压(MAX6126)
  • Windows XP、Windows Vista、Windows 7和Windows 8/8.1兼容软件

产品详情

MAX11905评估套件(EV套件)演示了内置基准电压缓冲器的MAX11905 20位、1.6Msps、单通道、全差分SAR ADC。该评估套件内含一个图形用户界面(GUI),用于为Xilinx® Zynq®-7000 SoC提供与Avnet ZedBoard开发板的通信。

ZedBoard使用Windows XP®、Windows Vista®、Windows ® 7或Windows 8/8.1兼容软件通过以太网电缆与PC通信。

该评估套件已安装MAX11905ETP+。

如需引脚兼容的MAX11900ETP+(16位、1Msps)、MAX11901ETP+(16位、1.6Msps)、MAX11902ETP+(18位、1Msps)、MAX11903ETP+(18位、1.6Msps)和MAX11904ETP+(20位,1Msps),请联系工厂。



应用

  • 自动测试设备
  • 电池供电设备
  • 数据采集系统
  • 医疗仪器
  • 过程控制和工业自动化
  • 电信
  • 测试与测量
