概览

优势和特点

  • +3V单电源
  • 出色的动态性能:
    • fIN = 7.5MHz时,SNR = 59.5dB
    • fIN = 7.5MHz时,SFDR = 74dB
  • 低功耗:
    • 35mA (正常工作)
    • 2.8mA (休眠模式)
    • 1µA (关断模式)
  • 0.02dB增益和0.25°相位匹配误差
  • ±1VP-P宽差分模拟输入电压范围
  • 400MHz的-3dB输入带宽
  • 片内+2.048V精密带隙基准
  • 单一的复用10位总线,数字输出
  • 用户可选输出模式―二进制补码或偏移二进制码
  • 采用裸焊盘的48引脚TQFP封装,便于散热

产品详情

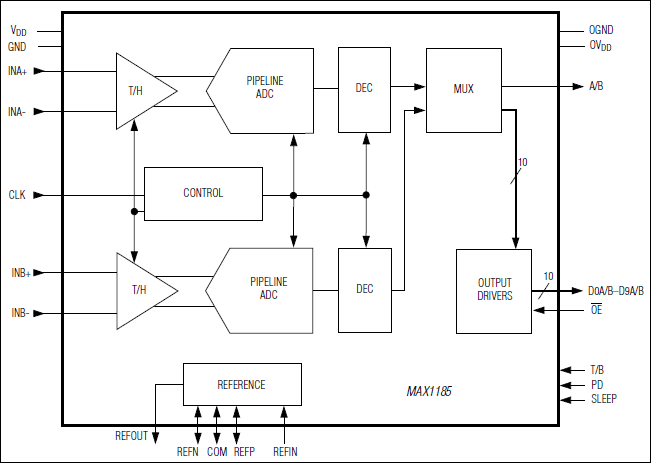

MAX1185是一款3V、双10位模数转换器(ADC),具备全差分宽带采样/保持(T/H)输入,驱动2路流水线、9级ADC。MAX1185最适合于那些低功耗、高动态性能的应用,如成像、仪器和数字通讯等应用。这款ADC工作于2.7V至3.6V单电源,消耗功率仅105mW,且在7.5MHz输入频率和20Msps采样速率下,达到了59.5dB的典型信噪比(SNR)。A路和B路数字输出分别在时钟的上升沿(CHA)和下降沿(CHB)交替更新。T/H驱动输入级包含400MHz (-3dB)输入放大器。这些转换器也可以工作于单端输入。除了低运行功率外,MAX1185还具有2.8mA的休眠模式以及1µA的关断模式,以节省空闲期间的功率。

内部2.048V精密带隙基准设置ADC的满量程范围。灵活的基准结构允许使用内部基准,或者外部输入基准,以满足那些要求提高精度或输入电压范围不同的应用。MAX1185具有并行、CMOS兼容的三态复用输出。通过单个控制引脚,数字输出格式可以选择为二进制补码或直接偏移二进制码。该器件允许独立的1.7V至3.6V接口输出电源,以提供灵活的接口方式。MAX1185采用7mm x 7mm、48引脚TQFP封装,满足扩展工业级温度范围(-40°C至+85°C)。

另外,还提供引脚兼容于MAX1185、非复用输出的高速器件。对于105Msps的型号,请参考MAX1180数据资料;对于80Msps的型号,请参考MAX1181数据资料;对于65Msps的型号,请参考MAX1182数据资料;对于40Msps的型号,请参考MAX1183数据资料;对于20Msps的型号,请参考MAX1184数据资料。

应用

  • 高分辨率图像
  • I/Q通道数字化
  • 仪表
  • 多路中频采样
  • 超声
  • 视频应用
