MAX1180

双路、10位、105Msps、3.3V、低功耗ADC,内置电压基准及并行输出

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 3.3V单电源工作
  • 出色的动态特性
    • fIN = 20MHz时SNR为58.5dB
    • fIN = 20MHz时SFDR为72dB
  • fIN = 20MHz至100MHz,SNR平坦度在1dB以内
  • 低功耗
    • 125mA (标准工作模式)
    • 2.8mA (休眠模式)
    • 1µA (关断模式)
  • 0.02dB增益与0.25°相位匹配度(典型值)
  • ±1VP-P较宽的差分模拟输入电压范围
  • 400MHz -3dB输入带宽
  • 片上2.048V精密带隙基准
  • 用户可选择的输出格式 - 二的补码或偏移二进制码
  • 焊盘裸露的48引脚TQFP封装改善了散热性
更多细节
show more Icon

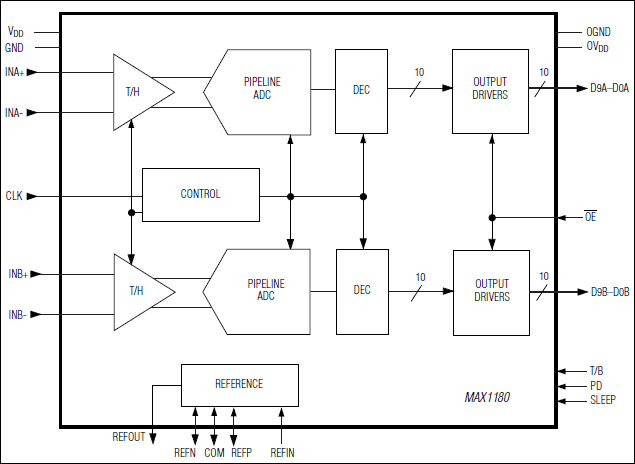

MAX1180为3.3V、双路、10位模/数转换器(ADC),具有全差分、宽带采样/保持电路(T/H),驱动两路流水线、9阶ADC。MAX1180非常适合低功耗、具有高动态性能的图像、仪表和数字通信等应用。MAX1180采用单电源2.7V至3.6V供电,耗电仅413mW,输入频率为20MHz、采样速率为105Msps时可提供58.5dB的典型信噪比(SNR)。T/H驱动输入级采用400MHz (-3dB)输入放大器。该转换器也可用于单端输入,除低功耗特性外,MAX1180还提供一个2.8mA的休眠模式以及1µA关断模式,在空闲周期内可有效节省功耗。

内部2.048V精密带隙基准确定ADC的满量程范围,如果应用中要求提高精度或采用不同的输入电压范围,其基准结构允许用户灵活选择内部基准或外部基准。MAX1180提供兼容于CMOS电平的三态输出、并行接口,数字输出格式可由引脚设置为二的补码或直接偏移二进制码。 该器件提供独立的1.7V至3.6V输出电源,具有灵活的接口方式。MAX1180采用7mm x 7mm、 48引脚TQFP封装,工作于-40°C至+85°C扩展工业级温度范围。

与MAX1180引脚兼容的高速或低速产品请参考:80Msps的MAX1181数据资料、65Msps的MAX1182数据资料、40Msps的MAX1183数据资料和20Msps的MAX1184数据资料。除上述速率等级外,该系列产品还包括20Msps复用输出产品(MAX1185),数据可以通过单一的、10位并行接口进行分时交叉存取。

应用

  • 数据和时钟驱动器与缓冲器
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1180ECM+
  • HTML
  • HTML
MAX1180ECM+D
  • HTML
  • HTML
MAX1180ECM+TD
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 26, 2016

- 1589A

ASSEMBLY

MAX1180ECM+D

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 26, 2016

- 1589A

arrow down

ASSEMBLY

MAX1180ECM+D

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAX1181EVKIT

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186和MAX1190评估板

zoom

MAX1181EVKIT

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186和MAX1190评估板

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186和MAX1190评估板

特性和优点

  • 高达80Msps的采样速率(MAX1181)
  • 低电压和低功耗工作模式
  • 单端或全差分信号输入配置
  • 时钟整形电路
  • 经过完全安装与测试
  • 支持无多路复用(MAX1180-MAX1184/MAX1190)和多路复用(MAX1185/MAX1186)输出模式
  • 产品详情

    MAX1181评估板(EV kit)是经过全面装配与测试的电路板,包括用来评估不带多路复用器的MAX1180-MAX1184、MAX1190或具有多路复用器的MAX1185、MAX1186双路、10位模数转换器(ADC)的性能所需要的全部元件。MAX1180-MAX1186与MAX1190允许差分或单端模拟输入,该评估板可以采用从一路单端模拟信号得到的两种类型的信号评估每一款ADC。ADC产生的数字输出可以由用户提供的高速逻辑分析仪和数据采集系统方便地采样。该评估板工作在3.0V模拟电源和2.0V数字电源下。评估板上包括能够从用户提供的AC信号产生时钟信号的电路。评估板已安装了MAX1181,若要评估引脚兼容的MAX1180、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186或MAX1190,请申请相应器件的免费样片。

    应用

    • 高分辨率图像
    • I/Q通道数字化
    • 仪表
    • 多路中频欠采样
    • 视频应用
