概览

优势和特点

  • 1字节宽并行接口
  • 模拟输入电压范围:0至+10V
  • +4.75V至+5.25V单电源模拟供电
  • 与+2.7V至+5.25V的数字逻辑接口
  • ±3 LSB INL
  • ±1 LSB DNL
  • 低电源电流(最大值)
    • 2.9mA (外部基准)
    • 3.8mA (内部基准)
    • 5µA AutoShutdown模式
  • 小型封装
  • 20引脚TSSOP封装

产品详情

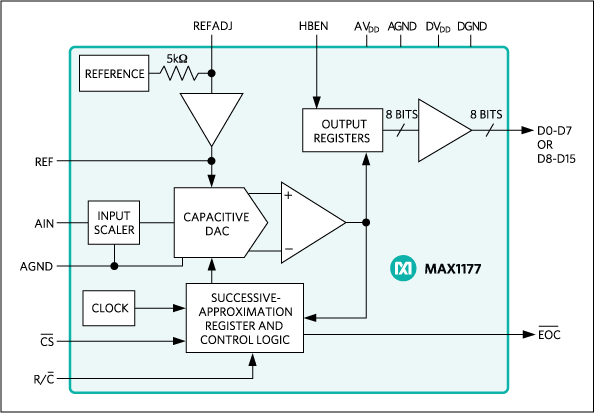

MAX1177是一款16位、低功耗、逐次逼近型模数转换器(ADC),具有自动关断功能、工厂调理的内部时钟以及1字节宽并行接口。该器件在+4.75V至+5.25V单电源模拟电压下工作,并且具有独立的数字电源输入,允许芯片直接和+2.7V至+5.25V的数字逻辑电压相连。

MAX1177的模拟输入电压范围为0至+10V。在135ksps的采样速率下,采用外部基准时功耗仅26.5mW;采用内部+4.096V基准时功耗为31mW。AutoShutdown™能在10ksps下将电源电流减小至0.4mA。

MAX1177是高性能、电池供电数据采集应用的理想选择。极佳的AC特性(THD = -100dB)和DC精度(±3 LSB INL)使其成为工业过程控制、仪器仪表以及医疗设备的理想选择。

MAX1177采用20引脚TSSOP封装,工作温度范围为:-40°C至+85°C扩展级和0°C至+70°C商用级。

应用

  • 数据采集系统
  • I/O模块
  • 工业过程控制
  • 精密仪表
  • 温度检测与监视
