MAX11639

8位、16/8通道、300ksps ADC,带有FIFO和内部基准

更多 showmore-icon

完备的低成本、8位、8/12/16通道ADC系列产品,带有内部基准、FIFO和SPI接口

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 模拟多路复用器,带采样保持电路
    • 16通道(MAX11642/MAX11643)
    • 8 通道(MAX11638/MAX11639)
  • 单电源供电
    • 2.7V至3.6V (MAX11639/MAX11643)
    • 4.75V至5.25V (MAX11638/MAX11642)
  • 内部基准
    • 2.5V (MAX11639/MAX11643)
    • 4.096V (MAX11638/MAX11642)
  • 外部基准:1V至VDD
  • 16个先进/先出(FIFO)
  • 支持扫描模式、内部平均、内部时钟
  • 精度:±1 LSB INL,±1 LSB DNL,整个温度范围内无失码
  • 10MHz 3线SPI/QSPI/MICROWIRE兼容接口
  • 小尺寸封装
    • 16引脚QSOP (MAX11638/MAX11639)
    • 24引脚QSOP (MAX11642/MAX11643)
更多细节
show more Icon

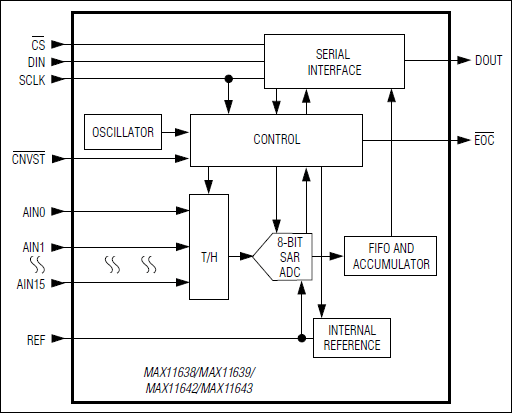

MAX11638/MAX11639/MAX11642/MAX11643是带有内部基准的8位模/数转换器(ADC),这些器件内置FIFO,提供扫描模式、内部时钟模式、内部平均以及自动关断(AutoShutdown™)功能。采用外部时钟时,最大采样速率为300ksps。MAX11642/MAX11643具有16路输入,MAX11638/MAX11639具有8路输入。四种器件工作在+3V或+5V电源电压,带有10MHz SPI/QSPI™/MICROWIRE®兼容串口。

MAX11638/MAX11639采用16引脚QSOP封装,MAX11642/MAX11643采用24引脚QSOP封装。四款器件均可工作在-40°C至+85°C扩展级温度范围。

应用

  • 数据记录
  • 数据采集系统
  • 工业控制系统
  • 仪表
  • 病人监护
  • 系统监控

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX11639EEE+
  • HTML
  • HTML
MAX11639EEE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 24, 2019

- 1746N

ASSEMBLY

MAX11639EEE+

量产

MAX11639EEE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 24, 2019

- 1746N

arrow down

ASSEMBLY

MAX11639EEE+

量产

MAX11639EEE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 3

MAX1231BEVSYS

MAX1231评估板/评估系统

zoom

MAX1231BEVSYS

MAX1231评估板/评估系统

MAX1231评估板/评估系统

特性和优点

  • 经过验证的PCB布局
  • 完整的评估系统
  • 便利的板上测试点
  • 数据记录软件
  • 经过完全安装与测试
  • 评估板软件支持带有RS-232/COM端口的Windows 98/XP
  • 评估板软件支持带有USB端口的Windows 2000/XP

产品详情

MAX1231评估系统(EV system)包含MAX1231评估板(EV kit)、Maxim 68HC16MODULE-DIP微控制器(µC)模块和USBTO232。MAX1231是一款12位、300ksps模/数转换器(ADC),带有内部温度传感器,先进/先出(FIFO)和内部基准。评估软件运行于Windows® 98/2000/XP操作系统,为评估MAX1231提供便捷的用户界面。

若使用个人计算机对MAX1231进行全面评估,请定购完整的评估系统(MAX1231EVC16);若用户之前购买Maxim公司的EV系统时已带有68HC16MODULE模块,或用户采用其他基于µC的系统,则只需要订购评估板(MAX1231EVKIT)。

该系统还可评估MAX1030、MAX1031和MAX1230器件,如需评估这些器件,请联系工厂以获得免费样品。请参考完整数据资料中的Detailed Description of Hardware部分。

应用

  • 数据采集系统
  • 数据记录
  • 工业控制系统
  • 仪表
  • 病人监护
  • 系统监控

MAX11635EVSYS

MAX1231评估板/评估系统

zoom

MAX11635EVSYS

MAX1231评估板/评估系统

MAX1231评估板/评估系统

特性和优点

  • 经过验证的PCB布局
  • 完整的评估系统
  • 便利的板上测试点
  • 数据记录软件
  • 经过完全安装与测试
  • 评估板软件支持带有RS-232/COM端口的Windows 98/XP
  • 评估板软件支持带有USB端口的Windows 2000/XP

产品详情

MAX1231评估系统(EV system)包含MAX1231评估板(EV kit)、Maxim 68HC16MODULE-DIP微控制器(µC)模块和USBTO232。MAX1231是一款12位、300ksps模/数转换器(ADC),带有内部温度传感器,先进/先出(FIFO)和内部基准。评估软件运行于Windows® 98/2000/XP操作系统,为评估MAX1231提供便捷的用户界面。

若使用个人计算机对MAX1231进行全面评估,请定购完整的评估系统(MAX1231EVC16);若用户之前购买Maxim公司的EV系统时已带有68HC16MODULE模块,或用户采用其他基于µC的系统,则只需要订购评估板(MAX1231EVKIT)。

该系统还可评估MAX1030、MAX1031和MAX1230器件,如需评估这些器件,请联系工厂以获得免费样品。请参考完整数据资料中的Detailed Description of Hardware部分。

应用

  • 数据采集系统
  • 数据记录
  • 工业控制系统
  • 仪表
  • 病人监护
  • 系统监控

MAX11633EVSYS

MAX1231评估板/评估系统

zoom

MAX11633EVSYS

MAX1231评估板/评估系统

MAX1231评估板/评估系统

特性和优点

  • 经过验证的PCB布局
  • 完整的评估系统
  • 便利的板上测试点
  • 数据记录软件
  • 经过完全安装与测试
  • 评估板软件支持带有RS-232/COM端口的Windows 98/XP
  • 评估板软件支持带有USB端口的Windows 2000/XP

产品详情

MAX1231评估系统(EV system)包含MAX1231评估板(EV kit)、Maxim 68HC16MODULE-DIP微控制器(µC)模块和USBTO232。MAX1231是一款12位、300ksps模/数转换器(ADC),带有内部温度传感器,先进/先出(FIFO)和内部基准。评估软件运行于Windows® 98/2000/XP操作系统,为评估MAX1231提供便捷的用户界面。

若使用个人计算机对MAX1231进行全面评估,请定购完整的评估系统(MAX1231EVC16);若用户之前购买Maxim公司的EV系统时已带有68HC16MODULE模块,或用户采用其他基于µC的系统,则只需要订购评估板(MAX1231EVKIT)。

该系统还可评估MAX1030、MAX1031和MAX1230器件,如需评估这些器件,请联系工厂以获得免费样品。请参考完整数据资料中的Detailed Description of Hardware部分。

应用

  • 数据采集系统
  • 数据记录
  • 工业控制系统
  • 仪表
  • 病人监护
  • 系统监控
