MAX11262

14位、500ksps、+5V单极性输入、SAR ADC,采用小型10引脚µMAX封装

更多 showmore-icon

采用行业标准10引脚封装的SAR ADC,提供85.4dB SNR

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高直流/交流精度可提高测量质量
    • 14位分辨率、无失码
    • 吞吐率:500ksps(无流水线延迟/延迟)
    • 10kHz时的SNR为85.4dB,THD为-102dB
    • 0.1 LSBRMS转换噪声
    • ±0.12 LSB DNL(典型值),±0.2 LSB INL(典型值)
  • 宽电源范围和低功耗简化了电源设计
    • 5V模拟电源
    • 2.3V至5V数字电源
    • 500ksps时功耗为23.5mW
    • 关断模式下为10µA
  • 采用多行业标准串行接口和小型封装,可缩小产品尺寸
    • SPI/QSPI/MICROWIRE®/DSP兼容串行接口
    • 3mm x 5mm、小型10引脚µMAX封装
更多细节
show more Icon

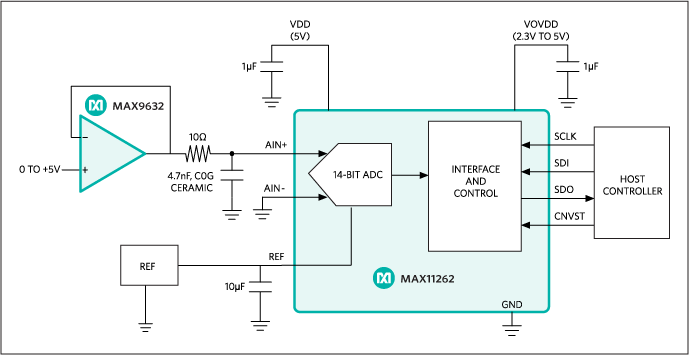

MAX11262是一款14位、500ksps、+5V单极性伪差分输入SAR ADC,在小型标准封装中提供出色的AC和DC性能。

该ADC可实现85.4dB SNR、-102dB THD(典型值)和±0.2 LSB INL(典型值)、±0.12 LSB DNL(典型值)。MAX11262提供14位无失码性能。

MAX11262使用SPI兼容串行接口以2.3V、3V、3.3V或5V逻辑电平进行通信。

串行接口可用于以菊花链方式连接多个ADC以用于多通道应用,并提供繁忙指示选项以简化系统同步和时序。

MAX11262采用10引脚、3mm x 5mm、µMAX®封装,额定工作温度范围为-40°C至+85°C。



应用

  • 自动测试设备
  • 工业过程控制
  • 医疗仪器
  • 窄带接收机
  • 测试与测量
