概览

优势和特点

  • 模拟电源
    • 2.7V至3.6V
  • 数字电源
    • 禁止内部LDO — 1.7V至2.0V
    • 使能内部LDO — 2.0V至3.6V
  • 3ppm INL (典型)
  • PGA
    • 增益可设置为1、2、4、8、16、32、64、128
    • 低噪声模式,6.2nV/√Hz噪声
    • 低功耗模式,10nV/√Hz噪声
  • 输入参考噪声
    • PGA低噪声模式,64增益 @ 持续1ksps、0.15μVRMS
  • 全差分信号和基准输入
  • 8.192MHz内部系统时钟
  • I2C兼容串行接口
  • 支持标准模式、快速模式和增强快速模式I2C规范
  • 64入口片上FIFO
  • 硬件中断,支持输入监测和FIFO用途
  • 可根据需要进行自校准以及系统的增益、失调校准
  • 用户可编程失调、增益寄存器
  • 两种关断模式(休眠和待机)
  • 低功耗
  • ESD等级:±2.5kV (HBM)、750V (CDM)
  • -40°C至+85°C工作温度范围
  • 晶圆级封装(WLP) (6 x 6焊球、0.4mm焊球间距、2.838mm x 2.838mm x 0.5mm)

产品详情

MAX11261为6通道、24位、Δ-Σ ADC,可在实现优异性能的同时保持极低功耗。高达16ksps的采样率支持高精度直流测量。器件也具有64入口、片上FIFO,减轻主机处理器的负荷。MAX11261通过I2C兼容串口通信,采用小尺寸晶圆级(WLP)封装。

MAX11261提供6.2nV/噪声可编程增益放大器(PGA),增益设置范围为1至128倍。集成PGA提供信号输入与开关电容采样网络之间的隔离。PGA也允许MAX11261直接连接高阻抗源,不会影响可用动态范围。

MAX11261采用2.7V至3.6V单模拟电源工作。数字电源范围为1.7V至2.0V (内部LDO关闭)和2.0V至3.6V (内部LDO打开),支持与1.8V、2.5V、3V或3.3V逻辑连接。

应用

  • 电池供电仪表
  • 医疗装置
  • 压力传感器
  • 可穿戴电子产品
  • 称重仪

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

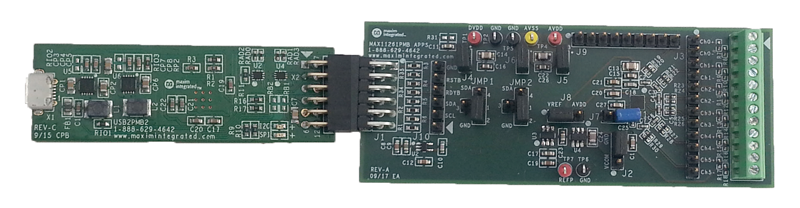

评估套件 (1)
