MAX11214

24位、5mW、140dB SNR、32ksps Δ-Σ ADC,集成PGA

更多 showmore-icon

同类产品功耗最低的24位ADC

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高分辨率,适用于宽动态范围仪器仪表
    • 134dB SNR @ 15.6sps
    • 124dB SNR @ 500sps
    • 21位无噪声分辨率 @ 50sps
    • 18.6位无噪声分辨率 @ 1ksps
  • 电池寿命较长,适用于便携应用
    • AVDD的工作模式电流为1.2mA
    • AVDD的PGA低噪声模式电流为2.6mA
    • 1μA休眠电流
  • 高精度直流测量
    • 1ppm INL (典型值),4ppm (最大值)
  • 单电源或双电源供电,灵活的输入电压范围
    • 2.7V至3.6V (单电源)或±1.8V (双电源)
  • 灵活的高性能滤波器架构,简化设计
    • 可编程SINC + FIR + IIR
    • 线性或最小相位响应
    • 可编程高通滤波器
    • 可选择FIR数据率:62.5sps至8ksps
  • 支持系统集成
    • 低噪声PGA,增益可设置为1、2、4、8、16、32、64、128
    • 信号缓冲器选项
    • 3个通用I/O
  • 可根据需要进行器件和系统的增益、失调校准
  • 可靠的24引脚TSSOP封装
更多细节
show more Icon

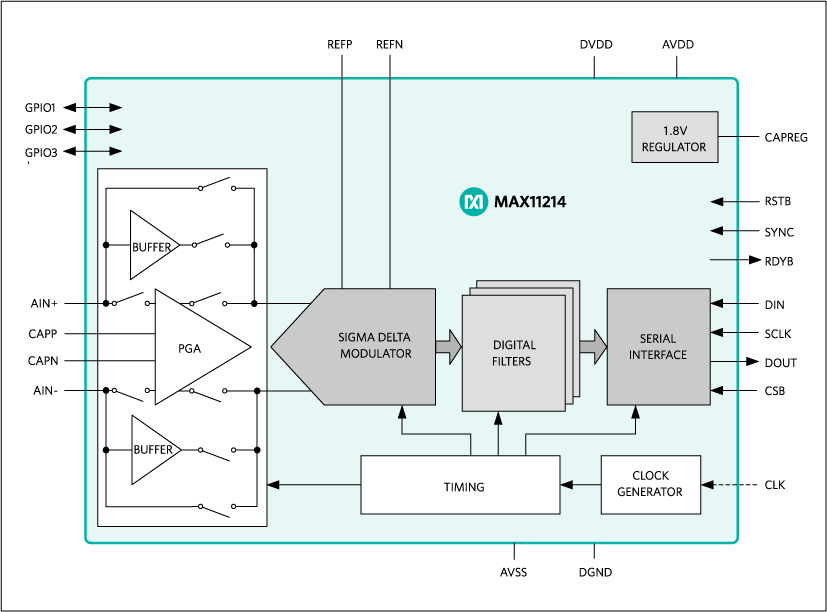

MAX11214为24位Δ-Σ ADC,具有优异的140dB SNR,5mW超低功耗。高达32ksps的采样率支持高精度直流和交流测量。的采样率支持高精度交/直流测量。可保证最大4ppm积分非线性,-122dB THD。MAX11214通过SPI兼容串行接口通信,采用小尺寸24引脚TSSOP封装。

MAX11214提供可编程增益放大器,噪声仅为6.5nV/,增益设置范围为1至128倍。缓冲器可提供信号输入与开关电容采样网络之间的隔离,允许MAX11214直接与高阻抗源配合使用,不会影响有效动态范围。

MAX11214采用2.7V至3.6V单电源模拟供电,或采用±1.8V双电源模拟供电,允许被采样模拟输入低于地电位。数字电源范围为2.0V至3.6V,允许与2.5V、3V或3.3V逻辑连接。

应用

  • ATE
  • 高精度便携式传感器
  • 医疗装置
  • 科学仪器
  • 地震数据采集

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX11214EUG+
  • HTML
  • HTML
MAX11214EUG+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

MAX11214EVKIT

MAX11214/MAX11216评估板

zoom

MAX11214EVKIT

MAX11214/MAX11216评估板

MAX11214/MAX11216评估板

特性和优点

  • 高速USB、FMC连接器和Pmod连接器
  • 5MHz SPI接口
  • 不同样本大小和采样率
  • 收集多达1百万样本(使用FPGA平台)
  • 时域、频率和直方图
  • 将图表保存为jpg、bmp或csv格式
  • 同步输入和同步输出,用于相干采样(使用FPGA平台)
  • 板载(MAX542)用于产生直流信号
  • 板载电压基准(MAX6126)
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • Windows XP、Windows 7和Windows 8.1兼容软件
  • 可保存ADC配置

产品详情

评估板(EV kit)演示MAX1121X家族24位、64ksps、集成PGA的Δ-Σ ADC。评估板包括图形用户界面(GUI),提供目标器件与PC之间的通信。评估板可工作在多种模式:

  1. 独立模式:“独立”模式下,评估板通过USB电缆连接PC,可实现部分评估板功能,采样率和样本大小有限。
  2. FPGA模式:在“FPGA”模式下,评估板通过引脚数很少的FMC连接器连接Avnet ZedBoard。ZedBoard具有Xilinx® Zynq® -7000 SoC,通过网口连接PC,允许GUI执行不同的操作,能够完全控制夹层卡功能。带有FPGA平台的评估板能够对目标IC执行完整的评估测试。
  3. 用户提供的SPI模式:除USB和FMC接口外,评估板提供两个12引脚Pmod式连接头,可通过用户提供的SPI接口连接RDYB、SCLK、DIN、DOUT和CSB信号。

评估板包括兼容Windows XP®、Windows® 7和Windows 8.1的软件,方便熟悉IC的特性。评估板GUI支持不同的样本大小、可调采样率、板载或外部基准选项,绘图软件包括采样信号的FFT和直方图,能够将图表保存为.jpg或.csv格式。

ZedBoard电路板支持+12V AC-DC墙上适配器。评估板可由ZedBoard或本地12V电源供电。评估板具有板载变压器和数字隔离器,将IC与ZedBoard/板载处理器相隔离。

MAX11214评估板已安装采用24引脚TSSOP封装的MAX11214EUG+,MAX11216评估板已安装采用24引脚TSSOP封装的MAX11216EUG+。

应用

  • ATE
  • 高精度便携式传感器
  • 医疗装置
  • 科学仪器
  • 地震数据采集
reference details image

MAX11216EVKIT

MAX11214/MAX11216评估板

zoom

MAX11216EVKIT

MAX11214/MAX11216评估板

MAX11214/MAX11216评估板

特性和优点

  • 高速USB、FMC连接器和Pmod连接器
  • 5MHz SPI接口
  • 不同样本大小和采样率
  • 收集多达1百万样本(使用FPGA平台)
  • 时域、频率和直方图
  • 将图表保存为jpg、bmp或csv格式
  • 同步输入和同步输出,用于相干采样(使用FPGA平台)
  • 板载(MAX542)用于产生直流信号
  • 板载电压基准(MAX6126)
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • Windows XP、Windows 7和Windows 8.1兼容软件
  • 可保存ADC配置

产品详情

评估板(EV kit)演示MAX1121X家族24位、64ksps、集成PGA的Δ-Σ ADC。评估板包括图形用户界面(GUI),提供目标器件与PC之间的通信。评估板可工作在多种模式:

  1. 独立模式:“独立”模式下,评估板通过USB电缆连接PC,可实现部分评估板功能,采样率和样本大小有限。
  2. FPGA模式:在“FPGA”模式下,评估板通过引脚数很少的FMC连接器连接Avnet ZedBoard。ZedBoard具有Xilinx® Zynq® -7000 SoC,通过网口连接PC,允许GUI执行不同的操作,能够完全控制夹层卡功能。带有FPGA平台的评估板能够对目标IC执行完整的评估测试。
  3. 用户提供的SPI模式:除USB和FMC接口外,评估板提供两个12引脚Pmod式连接头,可通过用户提供的SPI接口连接RDYB、SCLK、DIN、DOUT和CSB信号。

评估板包括兼容Windows XP®、Windows® 7和Windows 8.1的软件,方便熟悉IC的特性。评估板GUI支持不同的样本大小、可调采样率、板载或外部基准选项,绘图软件包括采样信号的FFT和直方图,能够将图表保存为.jpg或.csv格式。

ZedBoard电路板支持+12V AC-DC墙上适配器。评估板可由ZedBoard或本地12V电源供电。评估板具有板载变压器和数字隔离器,将IC与ZedBoard/板载处理器相隔离。

MAX11214评估板已安装采用24引脚TSSOP封装的MAX11214EUG+,MAX11216评估板已安装采用24引脚TSSOP封装的MAX11216EUG+。

应用

  • ATE
  • 高精度便携式传感器
  • 医疗装置
  • 科学仪器
  • 地震数据采集
