概览
优势和特点
- 微小16引脚、3mm x 2mm、Ultra TDFN封装
- 高达2Msps吞吐率
- 两个同时采样ADC核心
- 2.5V集成基准和基准缓冲器
- 两路数据输出，分别用于两个同时采样ADC
- No Overhead Clock Cycles; 12/14/16 Clock Cycles for 12-/14-/16-Bit Result
- ±VREF平衡、差分输入范围
产品详情
MAX11192为双通道SAR ADC，2Msps同时采样、12位分辨率以及差分输入。器件采用微小16引脚、3mm x 2mm ultra TDFN封装，ADC提供优异的静态和动态性能，采用3.0V至5.25V电源电压工作。集成基准进一步减小电路板面积和元件数量。
MAX11192的SNR为73dB (最小值)、THD为-108dB(典型值)，INL小于±0.5LSB，无失码。SPI兼容串行接口包括每个通道的独立数据输出。技术指标适用于-40°C至+125°C扩展级温度范围。
应用
- 电机中电流检测
- 编码器
- LVDT
- PLC
- 分解器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

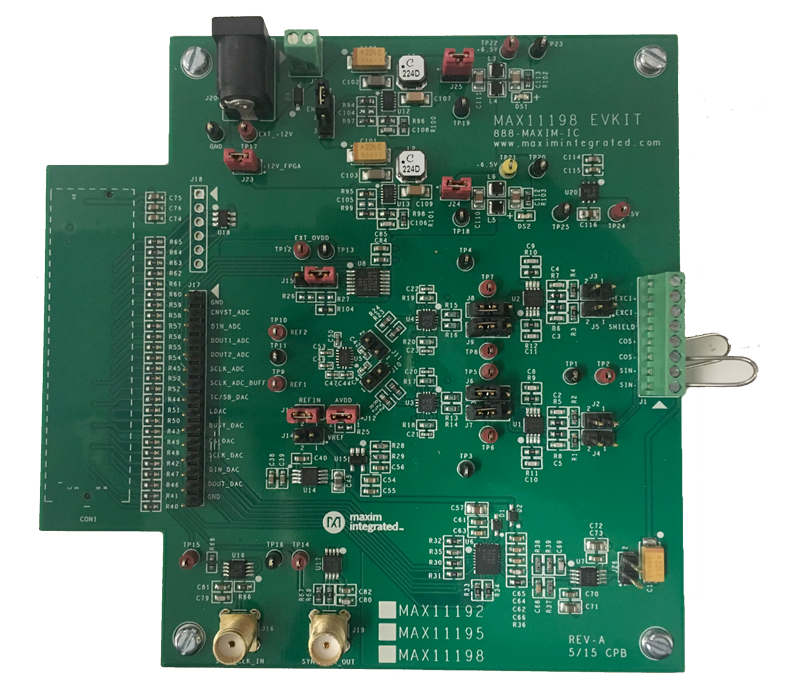

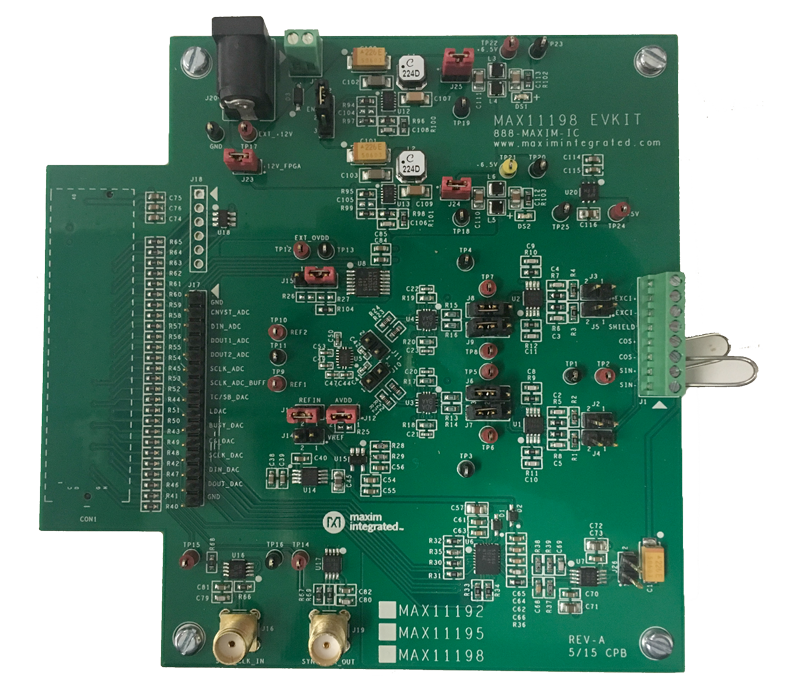

评估套件 (3)
