MAX11169

具有内部基准电压的16位、250ksps、±5V SAR ADC,采用µMAX封装

更多 showmore-icon

具有内部基准电压的小型、真双极性输入、16位SAR ADC

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高直流/交流精度可提高测量质量
    • 16位分辨率、无失码
    • 吞吐率:250ksps(无流水线延迟/延迟)
    • 10kHz时的SNR为93dB,THD为-101dB
    • 折合到输入端的噪声:0.5LSBRMS
    • ±0.2 LSB DNL(典型值),±0.5 LSB INL(典型值)
  • 高度集成的ADC可节省成本和空间
    • ±7ppm/°C内部基准电压源
    • 内部基准电压源缓冲器
    • ±5V双极性模拟输入范围
  • 宽电源范围和低功耗简化了电源设计
    • 5V模拟电源
    • 2.3V至5V数字电源
    • 250ksps时功耗为33mW
    • 关断模式下为10µA
  • 采用多行业标准串行接口和小型封装,可缩小产品尺寸
    • SPI/QSPI™/MICROWIRE®/DSP兼容串行接口
    • 3mm x 5mm、小型10引脚µMAX封装
更多细节
show more Icon

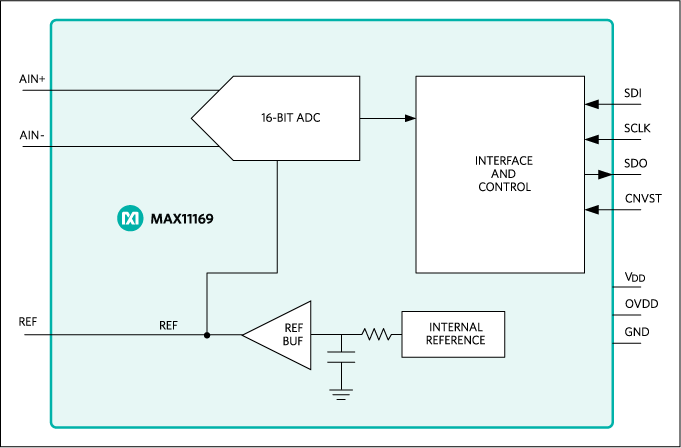

MAX11169是一款AC和DC性能出色的16位、250ksps、SAR ADC,具有真双极性输入范围、内部基准电压源和小尺寸。MAX11169采用5V单电源供电时可测量±5V (10VP-P)输入范围。获得专利的电荷泵架构支持对高阻抗源进行直接采样。MAX11169集成了低漂移基准电压源和内部缓冲器,节省了外部基准电压源的成本和空间。

该ADC在10kHz时可实现93dB的SNR和-101dB的THD。MAX11169提供16位无失码性能和±0.5 LSB INL(典型值)。

MAX11169使用SPI兼容串行接口以2.5V、3V、3.3V或5V逻辑电平进行通信。串行接口可用于以菊花链方式连接多个ADC以用于多通道应用,并提供繁忙指示选项以简化系统同步和时序。

MAX11169采用10引脚、3mm x 5mm、µMAX®封装,额定工作温度范围为-40°C至+85°C。



应用

  • 自动测试设备
  • 数据采集系统
  • 工业过程控制
  • 医疗仪器
