概览

优势和特点

  • 提供扫描模式、内部平均和内部时钟
  • 16路先入先出(FIFO)
  • SampleSet:用户定义通道顺序,最大长度为256
  • 模拟多路复用器具有真正的差分采样/保持
    • 16/8/4通道单端输入
    • 8/4/2通道全差分输入
    • 15/8/4通道相对于公共端的伪差分输入
  • 两个软件可选的双极性输入范围
    • ±VREF/2,±VREF
  • 灵活的输入配置,可访问所有通道
  • 高精度
    • ±1 LSB INL、±1 LSB DNL,在整个温度范围无丢码
  • 250kHz输入频率下保证70dB SINAD
  • 1.5V至3.6V宽范围I/O电源
    • 允许器件串口直接连接1.8V、2.5V或3.3V数字系统
  • 2.35V至3.6V供电电压
  • 更长的电池寿命,适用于便携应用
    • 低功耗
    • 3V供电、3Msps下,功耗4.2mW
    • 全关断模式下,电流损耗2µA
  • 外差分基准(1V至VDD)
  • 8MHz、3线SPI/QSPI/MICROWIRE/DSP兼容接口
  • -40°C至+125°C工作温度范围
  • 节省空间的28引脚、5mm × 5mm、TQFN封装
  • 500ksps转换速率,无流水线延迟
  • 12/10/8位分辨率

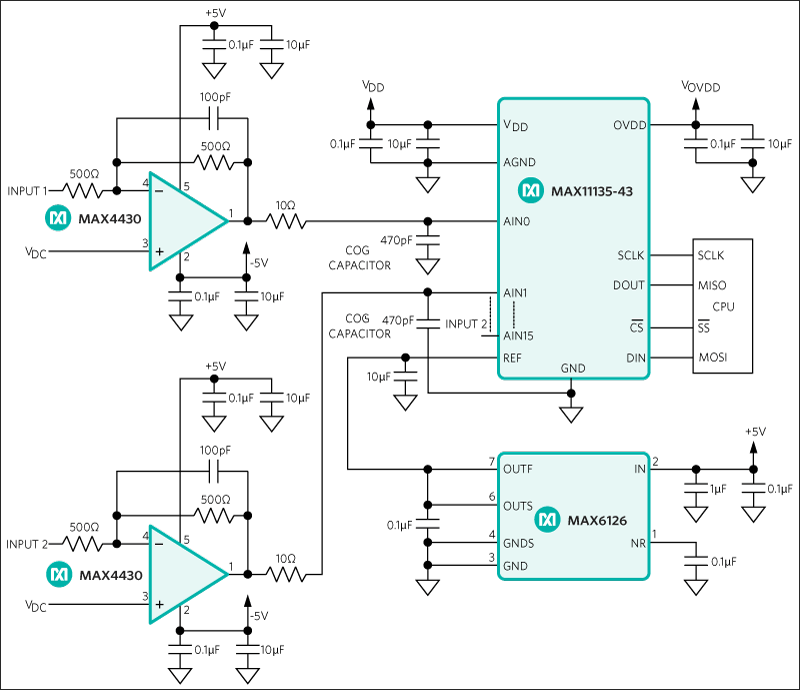

产品详情

MAX11135–MAX11143是业界领先的12/10/8位、1.5MHz全线性带宽、高速、低功耗、串行输出逐次逼近型(SAR)模/数转换器(ADC),采用外部基准。MAX11135–MAX11143具有内部和外部时钟模式,内部和外部时钟模式下均提供扫描工作。内部时钟模式下,器件的平均计算功能可有效提高SNR;外部时钟模式下,具有SampleSet™功能,而允许用户编程模拟输入通道的顺序。SampleSet架构为多通道应用提供更灵活的排序功能,减轻微控制器或DSP (控制单元)的通信负荷。

内部时钟模式下,集成FIFO支持高速数据采样,可在任何时间或以较低的时钟速率读取数据。这种模式下,器件还支持内部平均计算,以提高嘈杂输入环境的SNR。器件的模拟输入通道可以配置为单端输入、全差分输入或伪差分输入(相对于一个公共输入)。MAX11135–MAX11143工作在2.35V至3.6V电源电压,在500ksps采样速率下仅消耗4.2mW功率。

MAX11135–MAX11143包括自动关断(AutoShutdown™)、快速唤醒功能以及高速3线串行接口。器件具有全关断模式,优化电源管理设计。

8MHz、3线串行接口可直接连接至SPI、QSPI™和MICROWIRE®器件,不需要外部逻辑转换。

优异的动态性能、低电压、低功耗、使用便捷以及小尺寸封装等优点,使得这些转换器非常适合便携式电池供电数据采集系统,以及要求低功耗、空间紧凑的其它应用。

MAX11135–MAX11143采用28引脚、5mm x 5mm TQFN封装,工作在-40°C至+125°C温度范围。

应用

  • 电池供电仪表
  • 高速闭环系统
  • 高速数据采集系统
  • 工业控制系统
  • 医疗仪表
  • 便携系统
