概览
优势和特点
- 2.7V至5.5V单电源供电
- 低功耗
- 85µA (50ksps)
- 6µA (1ksps)
- 8通道单端或4通道差分输入(MAX1110)
- 4通道单端或2通道差分输入(MAX1111)
- 内部采样/保持；采样速率：50kHz
- 2.048V内部基准电压源
- SPI/QSPI/MICROWIRE兼容型串行接口
- 软件可配置的单极性或双极性输入
- 总不可调整误差
- ±1 LSB（最大值）
- ±0.3 LSB（典型值）
产品详情

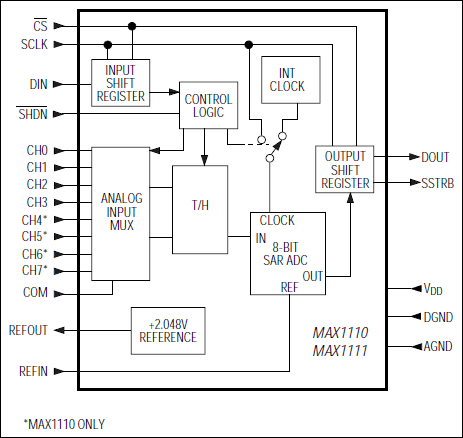

MAX1110/MAX1111低功耗、8位、8通道模数转换器(ADC)具有内部采样/保持功能、基准电压源、时钟和串行接口。它们采用2.7V至5.5V单电源供电，在以高达50ksps的速率采样时电流消耗仅为85µA。MAX1110的8个模拟输入和MAX1111的4个模拟输入可通过软件配置，支持单极性/双极性和单端/差分工作模式。
使用内部时钟或外部串行接口时钟可执行逐次逼近转换。满量程模拟输入范围由2.048V内部基准电压或外部施加的1V至VDD基准电压决定。4线串行接口与SPI™、QSPI™和MICROWIRE™串行接口标准兼容。串行选通输出为中断驱动的处理器提供转换结束信号。
MAX1110/MAX1111具有软件可编程的2µA自动关断模式，可充分降低功耗。使用关断模式时，电源电流在1ksps速率下降至6µA，在10ksps速率下仅为52µA。还可以使用低电平有效SHDN输入引脚来控制关断。访问串行接口即可自动使器件上电。
MAX1110采用20引脚SSOP封装。MAX1111采用小型16引脚QSOP封装。
应用
- 4mA至20mA供电远程数据采集系统
- 手持式测量设备
- 医疗仪器
- 便携式数据记录
- 太阳能供电远程系统
- 系统诊断
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
配套产品推荐
MAX1111 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX1111CEE+ | 材料声明 | 质量和可靠性 | 16-QSOP-150_MIL | |
| MAX1111CEE+T | 材料声明 | 质量和可靠性 | 16-QSOP-150_MIL | |
| MAX1111EEE+ | 材料声明 | 质量和可靠性 | 16-QSOP-150_MIL | |
| MAX1111EEE+T | 材料声明 | 质量和可靠性 | 16-QSOP-150_MIL | |
| MAX1111EEE/V+ | 材料声明 | 质量和可靠性 | 16-QSOP-150_MIL | |
| MAX1111EEE/V+T | 材料声明 | 质量和可靠性 | 16-QSOP-150_MIL | |
| Wafer Fabrication Data | MAX1111 Reliability Data |
