概览
优势和特点
- 10位分辨率、±0.5 LSB线性度
- +5V单电源供电
- 用户可调节的逻辑电平(+2.7V至+5.5V)
- 内置+2.5V基准
- 软件可配置的模拟输入多路复用器
- 8通道单端/4通道伪差分(MAX1060)
- 4通道单端/2通道伪差分(MAX1064)
- 软件可配置的单极性/双极性模拟输入
- 低电流
- 2.5mA (400ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA (关断)
- 内部6MHz全功率带宽采样/保持
- 单字节并口(8 + 2)
- 小尺寸封装
- 28引脚QSOP封装(MAX1060)
- 24引脚QSOP封装(MAX1064)

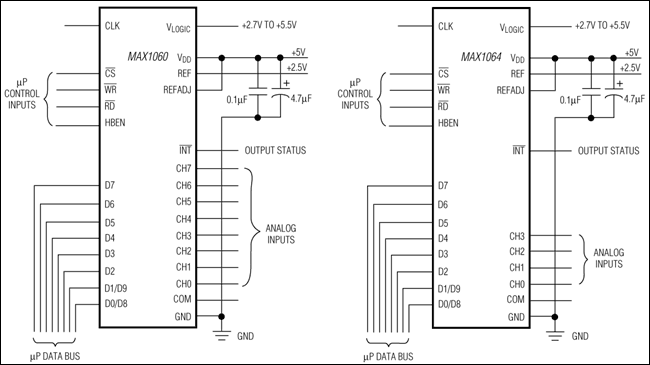

产品详情
MAX1060/MAX1064为低功耗、10位、模/数转换器(ADC)，提供逐次逼近ADC、自动关断、快速唤醒(2µs)、内部时钟、+2.5V内部基准和高速单字节并口等特性。该器件工作于单+5V模拟电源，独立的VLOGIC引脚允许与+2.7V至+5.5V的数字逻辑直接接口。
在400ksps的最大采样率下，功耗仅为10mW (VDD = VLOGIC)。两种软件可编程的关断模式可以使MAX1060/MAX1064在转换操作之间处于关断状态，一旦访问并口便使其返回到正常工作模式。在低采样率下，数据转换之间的关断模式能够将电源电流降至10µA以内。
两种器件均提供软件可配置的单极性/双极性和单端/伪差分工作模式。单端模式下，MAX1060有八个输入通道，而MAX1064有四个输入通道(伪差分模式下，两种器件分别具有四个和两个输入通道)。
优秀的动态性能和低功耗特性，配合使用方便、小的封装尺寸等特点，使这些转换器非常适合电池供电产品、数据采集应用或其它需要低功耗、小尺寸的电路。
MAX1060提供28引脚QSOP封装，MAX1064提供24引脚QSOP封装。如果需要引脚兼容的+3V、10位ADC，请参考MAX1061/MAX1063数据资料。
应用
- 数据采集系统
- 数据记录
- 能量管理
- 工业控制系统
- 病人监护
- 触摸屏
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
