LTM9001-GA

16 位、IF / 基带接收器子系统

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 集成的 16 位、高速 ADC、无源滤波器和固定增益差分放大器
  • 高达 300MHz IF 范围
    • 低通和带通滤波器版本
  • 低噪声、低失真放大器
    • 固定增益:8dB、14dB、20dB 或 26dB
    • 50Ω、200Ω 或 400Ω 输入阻抗
  • 78dB SNR、87dB SFDR (LTM9001-GA)
  • 集成旁路电容,无需外部元件
  • 可任选的内部高频颤动
  • 可任选的数据输出随机函数发生器
  • 3.3V 单电源
  • 功耗:550mW (LTM9001-GA)
  • 时钟占空比稳定器
  • 11.25mm x 11.25mm x 2.32mm LGA 封装
更多细节
show more Icon

LTM®9001 是一款集成系统级封装 (SiP) 器件,包括一个高速 16 位 A/D 转换器、匹配网络、抗混叠滤波器和一个具固定增益的低噪声、差分放大器。它专为对具有一个高达 300MHz 中频 (IF) 范围的宽动态范围信号进行数字化处理而设计。放大器可提供 AC 或 DC 耦合输入驱动。可以实现一个具不同带宽的低通或带通滤波器网络。如需了解有关半定制配置的信息,请与凌力尔特公司联系 (见表 1)。

LTM9001 非常适合于要求苛刻的通信应用中的 IF 接收器,其 AC 性能包括在 5MHz 时的 78dBFS 噪声层和 87dB 无寄生动态范围 (SFDR) (LTM9001-GA)。

数字输出为单端 CMOS。一个单独的输出电源允许 CMOS 输出摆幅在0.5V 至 3.3V 的范围内变化。

一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。



Applications

  • 电信
  • 高灵敏度接收器
  • 成像系统
  • 频谱分析仪
  • ATE

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM9001CV-GA#PBF
  • HTML
  • HTML
LTM9001IV-GA#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

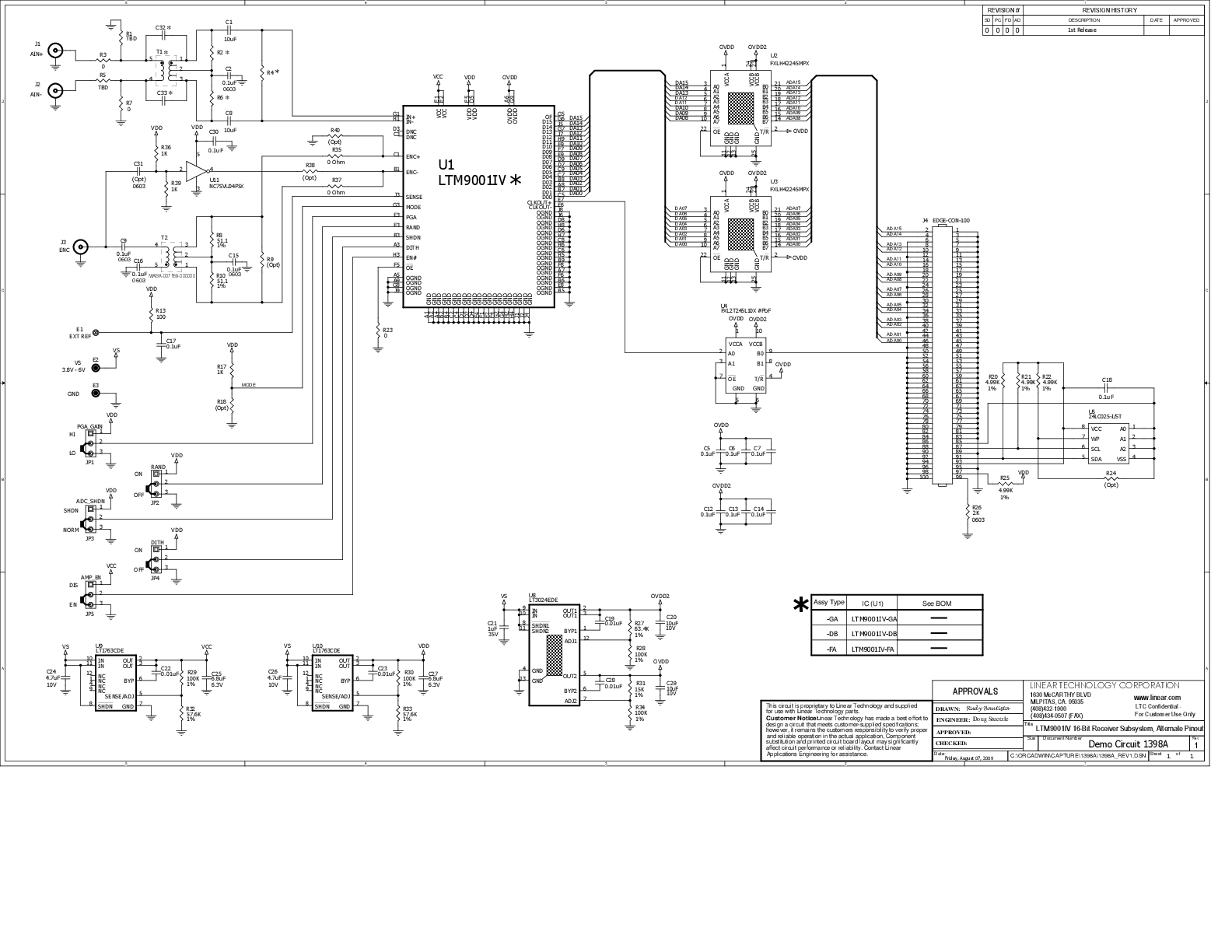

DC1398A-GA

LTM9001-GA, CMOS Out, 16-bit, 25Msps, DC-10MHz LPF, 8dB Gain (requires DC890)
