概览

优势和特点

  • 可通过设置或引脚搭接来提供 6 种输出范围：
    • 单极：0V 至 5V，0V 至 10V
    • 双极：±5V、±10V、±2.5V、-2.5V 至 7.5V

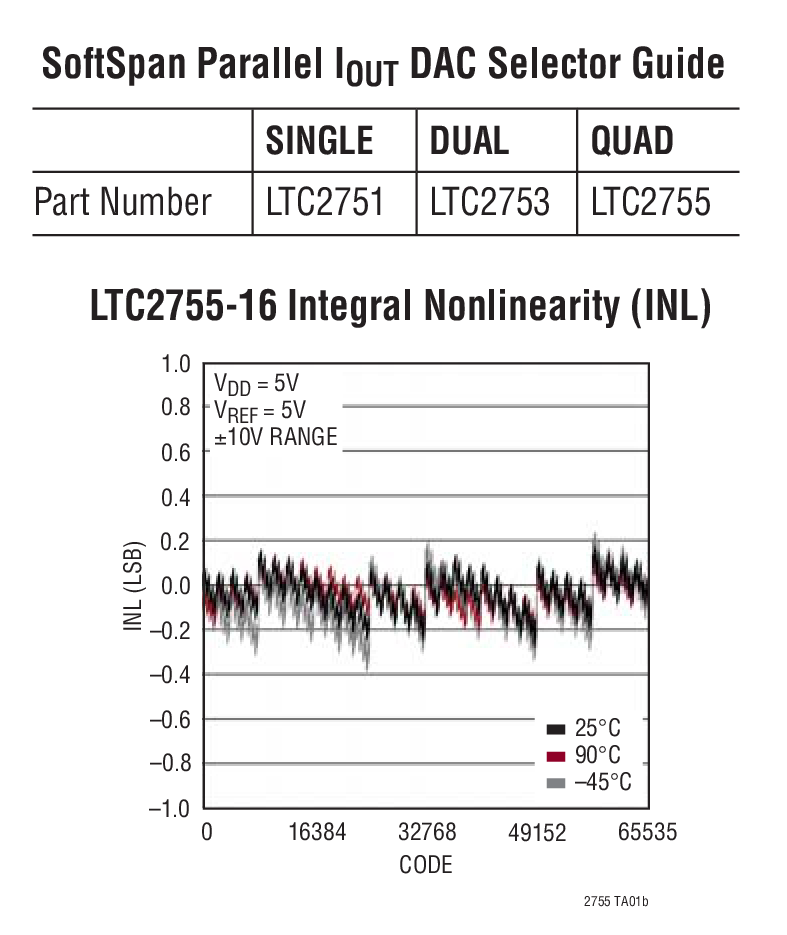

  • 最大 16 位 INL 误差：±1 LSB (在整个温度范围内)
  • 低电源电流 (最大值为 1μA)
  • 在整个温度范围内可保证单调
  • 低干扰脉冲：1nV•s
  • 2.7V 至 5.5V 单电源操作
  • 2μs 稳定时间至 ±1 LSB
  • 具所有寄存器回读功能的并行接口
  • 异步 CLR  引脚在任何输出范围内将 DAC 输出清至 0V
  • 上电复位至 0V

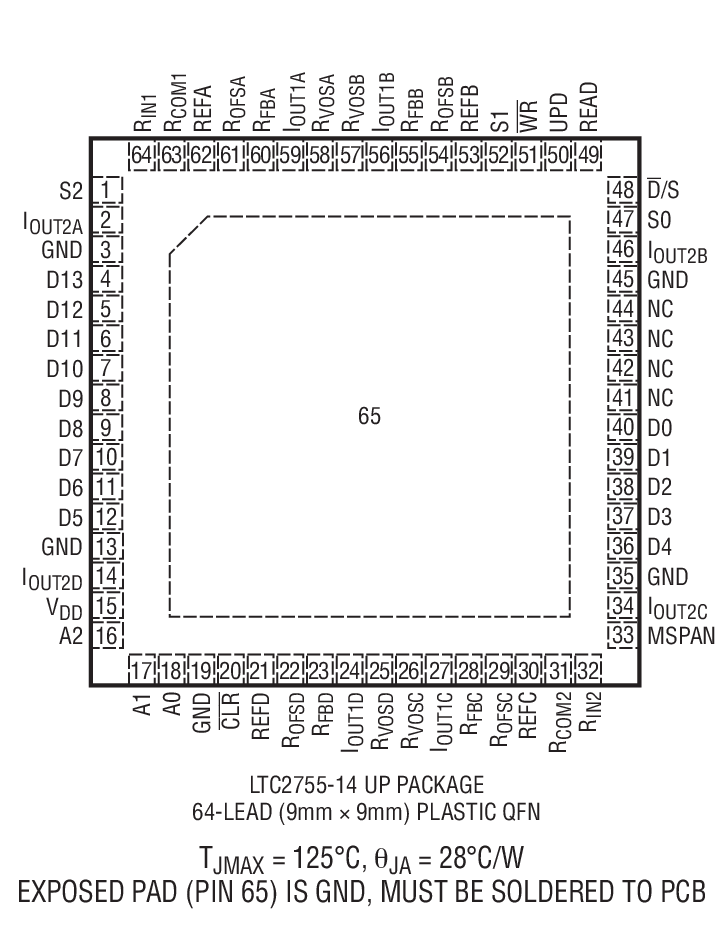

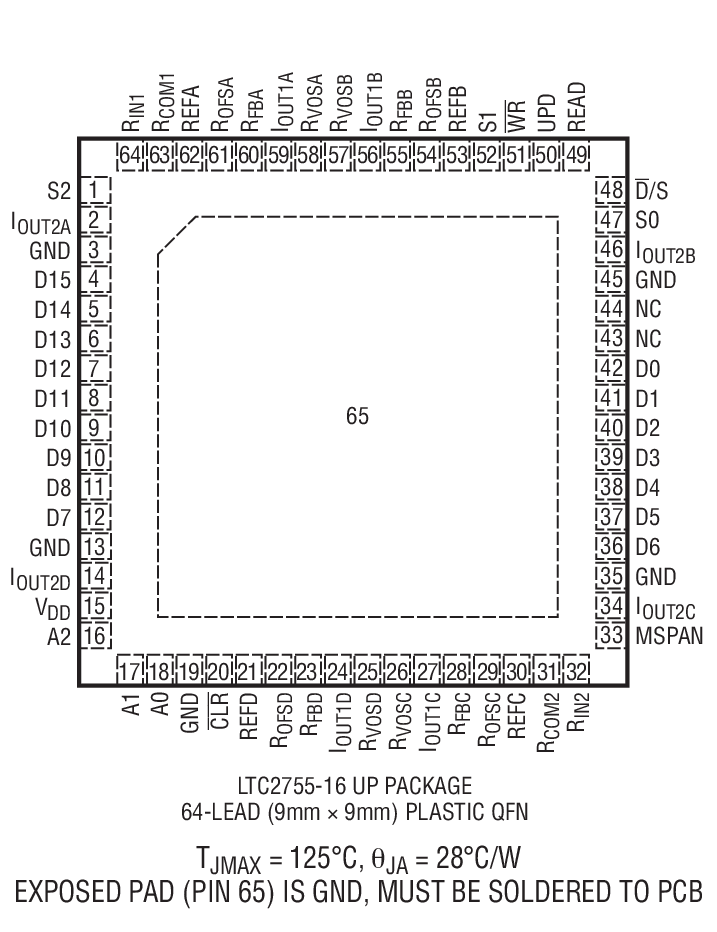

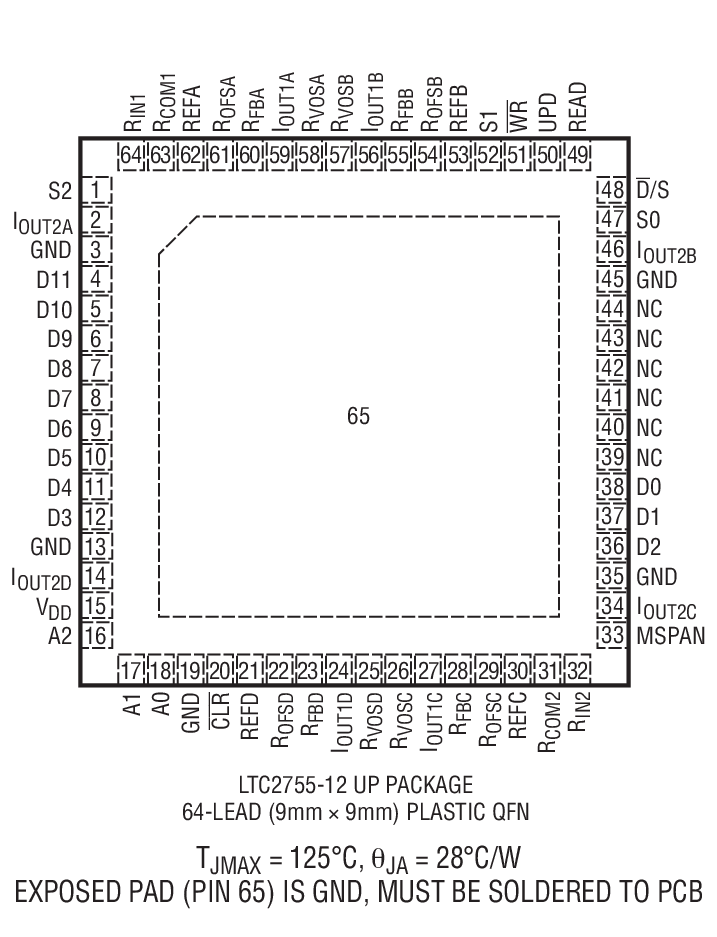

  • 64 引脚 9mm x 9mm QFN 封装

产品详情

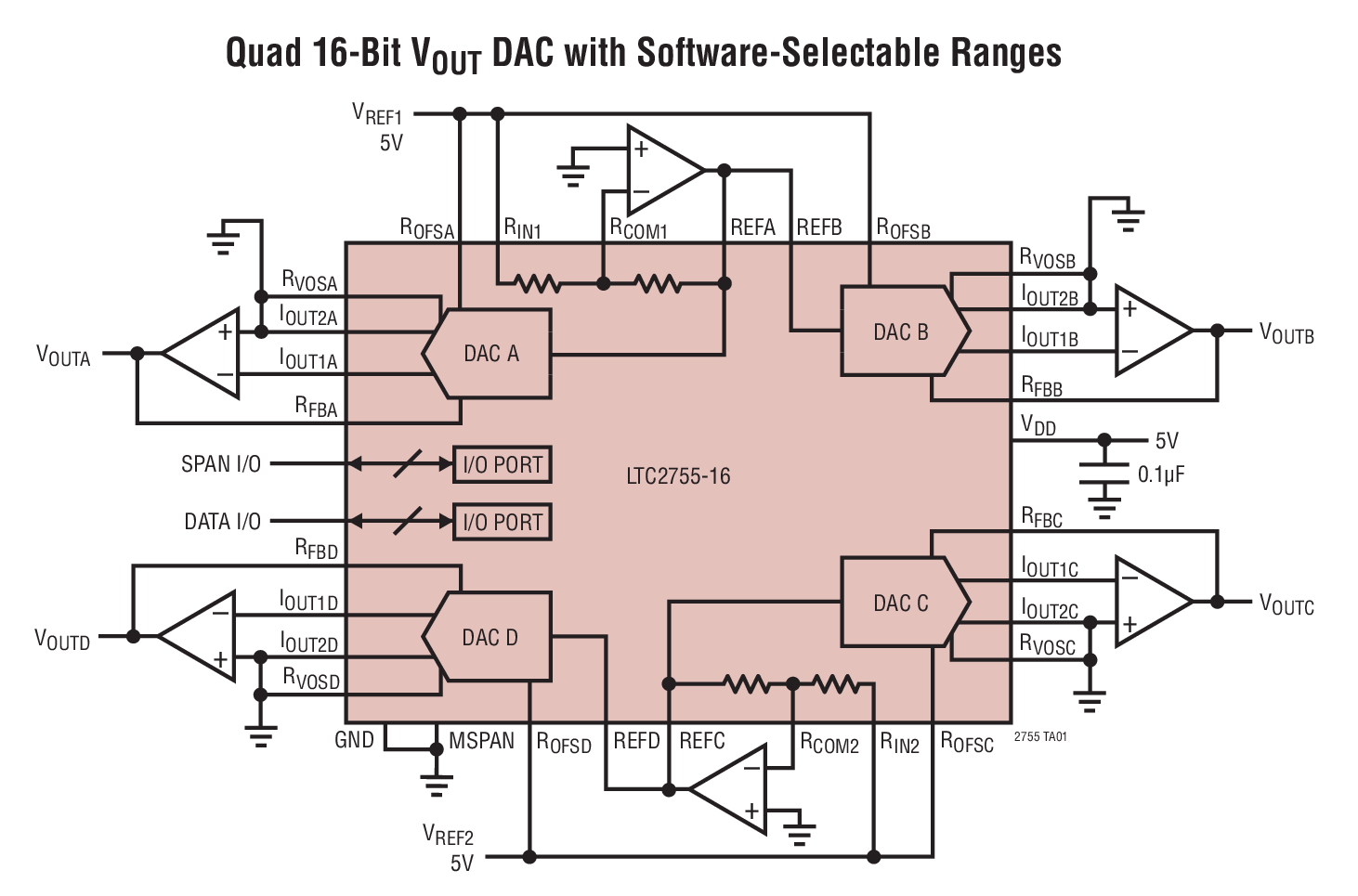

LTC®2755 是一个四通道 12、14 和 16 位乘法并行输入、电流输出 DAC 系列。这些 DAC 采用 2.7V 至 5.5V 单工作电源，并且均在整个温度范围内保证单调性。在未做任何调节的情况下，LTC2755A-16 在整个温度范围内提供了 16 位性能 (±1 LSB INL 和 DNL)。这些 SoftSpan™ DAC 提供了 6 种 (2 种单极和 4 种双极) 可通过并行接口来设置的输出范围，也可通过引脚搭接来在一种输出范围内运作。

LTC2755 DAC 采用了一个双向输入/输出并行接口，从而实现了任何内部寄存器的回读。一个上电复位电路负责在最初加电时把 DAC 输出复位至 0V。CLR  引脚上的一个逻辑低电平将在任何输出范围内把 DAC 异步清至 0V。

这些器件具有商业和工业温度范围规格。




应用

  • 高分辨率偏移和增益调节
  • 过程控制和工业自动化
  • 自动测试设备
  • 数据采集系统



产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

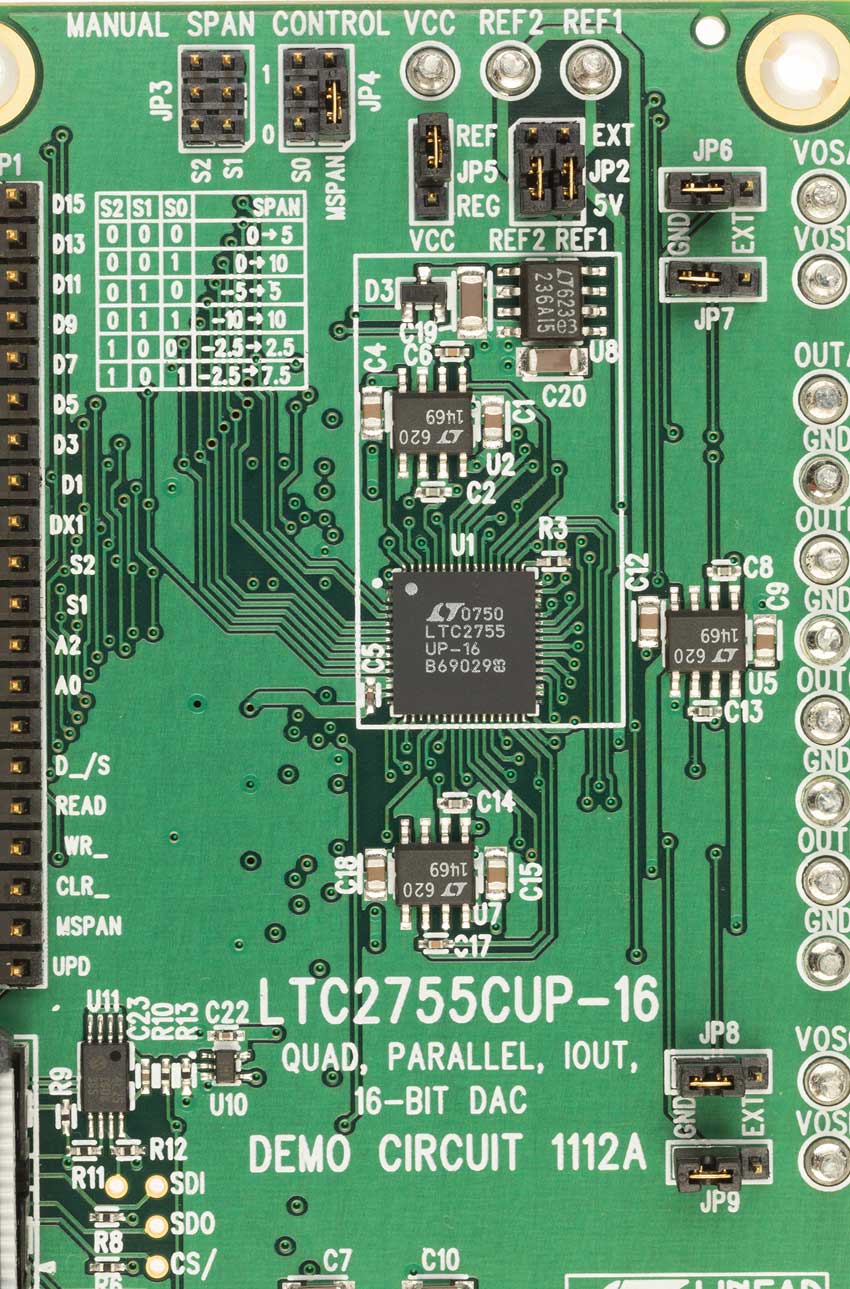

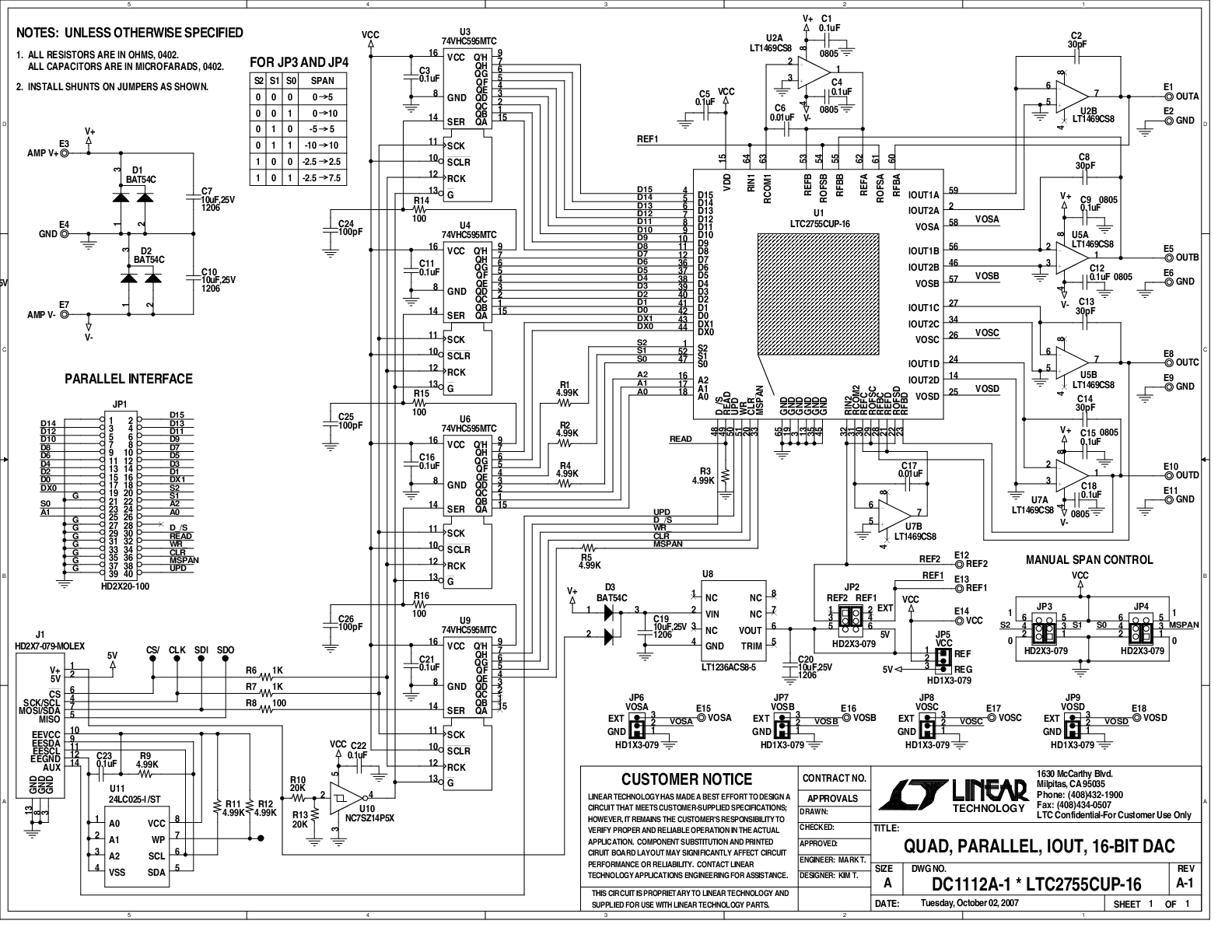

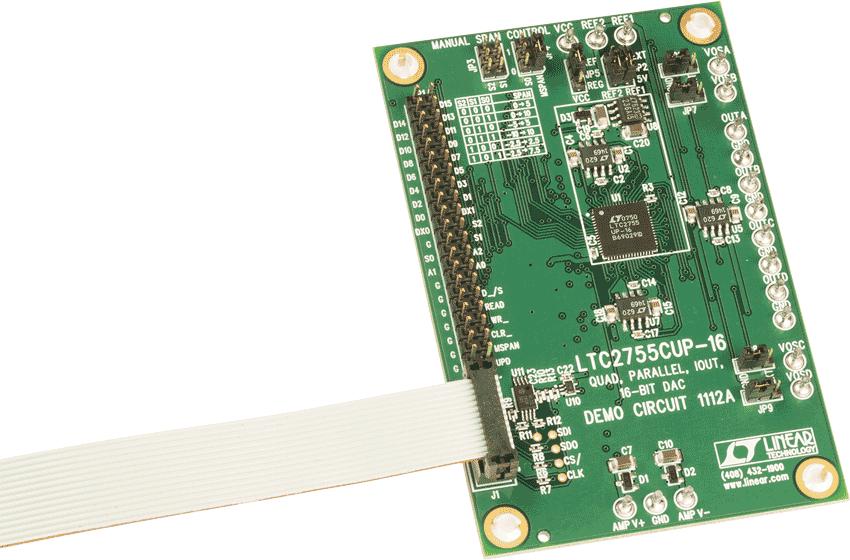

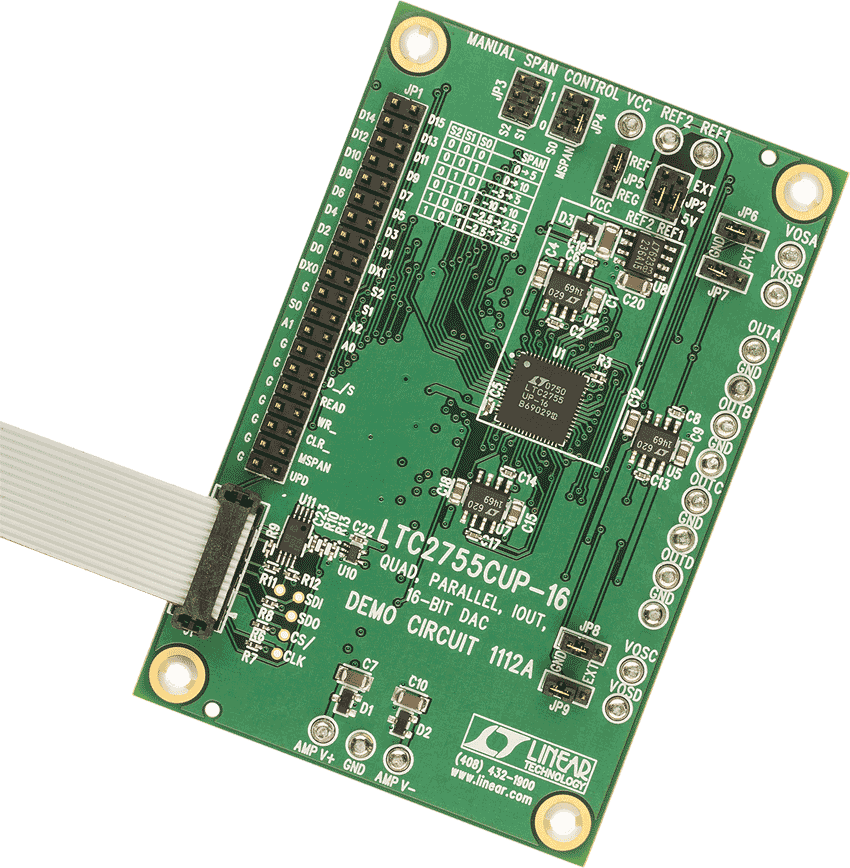

评估套件 (1)

参考资料

  • 查看全部 (6)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 产品选择卡 (3)
    • Document Type

    配套产品推荐

    LTC2755 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC2755ACUP-16#PBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755ACUP-16#TRPBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755AIUP-16#PBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755AIUP-16#TRPBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755BCUP-16#PBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755BCUP-16#TRPBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755BIUP-16#PBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755BIUP-16#TRPBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755CUP-12#PBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755CUP-12#TRPBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755CUP-14#PBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755CUP-14#TRPBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755IUP-12#PBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755IUP-12#TRPBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755IUP-14#PBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    LTC2755IUP-14#TRPBF 材料声明 质量和可靠性 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)
    Wafer Fabrication Data R519 Reliability Data
