LTC2686

推荐新设计使用

8通道、12/16位电压输出SoftSpan DAC

数据手册 (Rev. A) 产品选型表

产品模型: 14

Viewing:

产品详情

八个独立的SoftSpan DAC通道
可独立编程的输出范围：0 V至5 V、0 V至10 V、±5 V、±10 V、±15 V
所有范围内均可实现12/16位分辨率
灵活的单电源或双电源供电
最大INL误差：±3 LSB (LTC2686-16)、±0.75 LSB (LTC2686-12)
4.096 V精密基准电压源，±10 ppm/°C（最大值）

A/B切换或正弦扰动使用多达3个切换引脚
用于输出电压和负载电流检测的多路复用器
确保输出驱动±55 mA

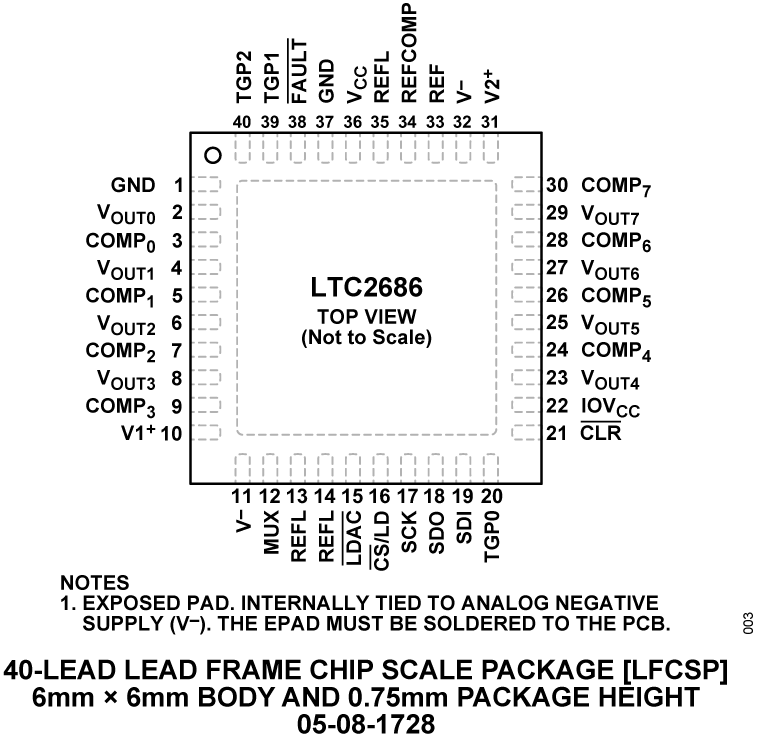

6 mm x 6 mm、40引脚LFCSP

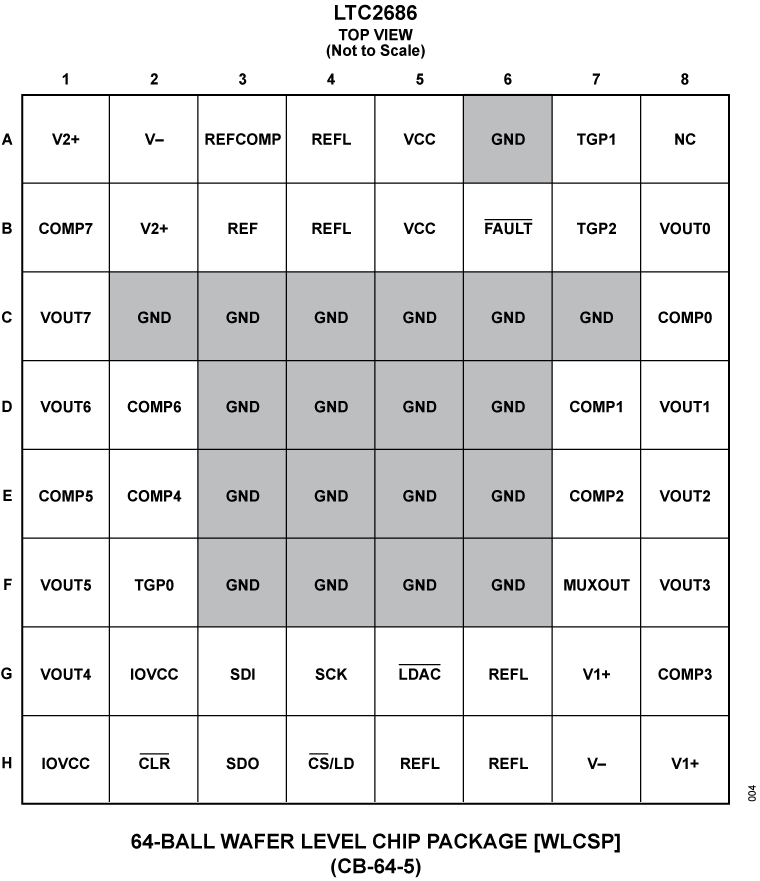

4.5 mm × 4.5 mm、64引脚WLCSP

参考资料

数据手册 1

8-Channel, 12-/16-Bit Voltage Output SoftSpan DAC (Rev.A) 08/08/2023

用户手册 1

UG-2018: Evaluating the LTC2686 8-Channel, 16-Bit Voltage Output SoftSpan DAC (Rev.0) 12/01/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2686CUJ-12#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686CUJ-12#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686CUJ-16#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686CUJ-16#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686HCB-12#TRPBF	CHIPS W/SOLDER BUMPS/WLCSP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686HCB-16#TRPBF	CHIPS W/SOLDER BUMPS/WLCSP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686HUJ-12#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686HUJ-12#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686HUJ-16#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686HUJ-16#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686IUJ-12#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686IUJ-12#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686IUJ-16#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2686IUJ-16#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 1

LTC268x GitHub no-OS Driver Source Code 新

找不到您所需的软件或驱动?

工具及仿真模型

IBIS 模型 1

LTC2686 - IBIS Model

评估套件

schematic 1

评估LTC2686 8通道、16位电压输出SoftSpan DAC

立即购买更多内容

特性和优点

用于 LTC2686 多通道电压输出 DAC 的全功能评估板
灵活的输出功率配置
轻松连接到外部负载
用于监控 DAC 状态信号的测试点
兼容 ACE 评估软件

产品详情

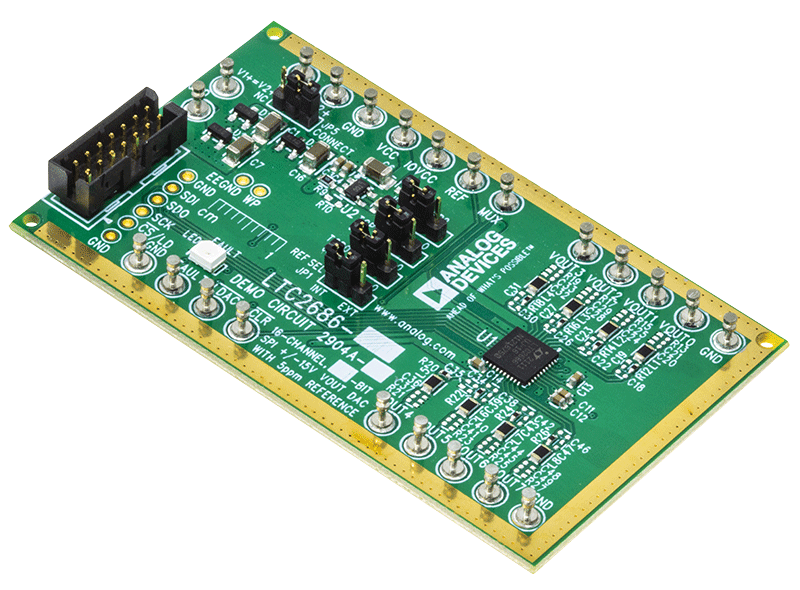

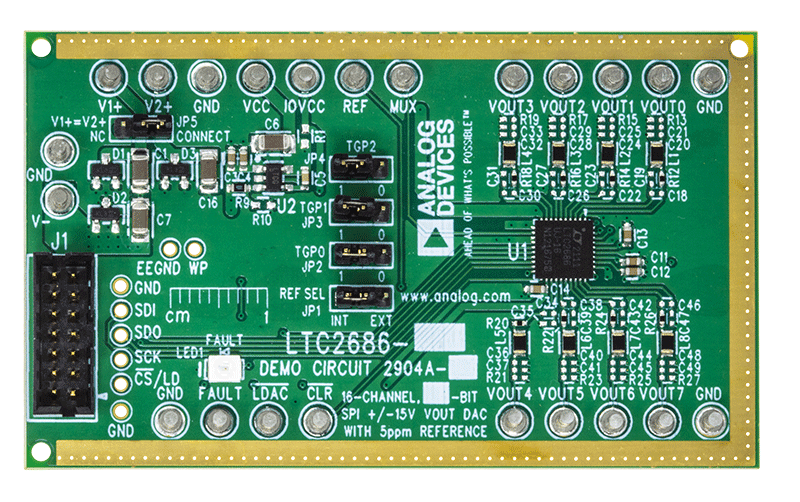

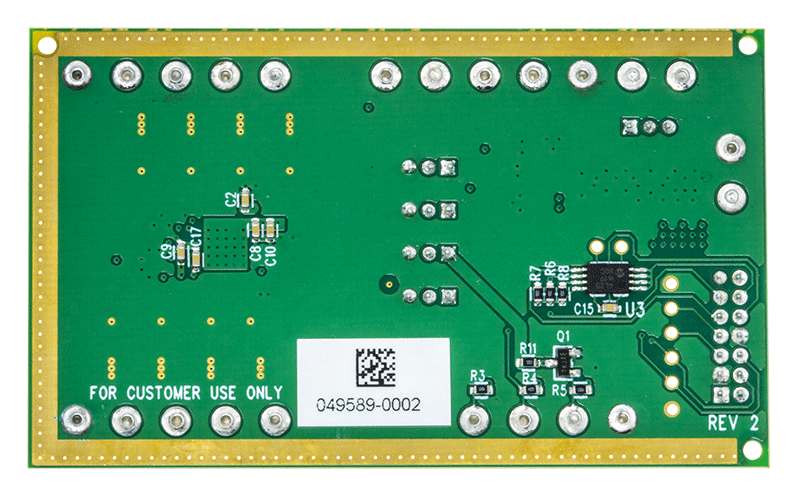

DC2904A-B是一款全功能评估板，用于评估8通道、精密电压输出数模转换器(DAC) LTC2686。

DC2904A-B通过串行外设接口(SPI)和J1连接器进行控制。SPI信号通过与DC2904A-B相连的扁平电缆从DC2026C控制器板发送。

DC2904A-B通过分析、控制、评估(ACE)软件提供直观的图形用户界面(GUI)，利用SPI接口来配置和控制LTC2686。

LTC2686用于各种电压模式偏置应用，例如用于数据通信的光学调制器。每个通道的输出电压范围可通过软件进行选择，且任何通道均可路由至DC2904A-B MUX引脚，从而允许从外部监控通道电压或电流。

有关LTC2686的完整规格，请参阅LTC2686数据手册；在使用DC2904A-B时，必须同时参阅该数据手册和本用户指南。

资料

DC2904A - Design Files
1.38 M

UG-2018: Evaluating the LTC2686 8-Channel, 16-Bit Voltage Output SoftSpan DAC (Rev.0)
900.62 K
