概览

优势和特点

  • 无延迟 PWM 至电压转换
  • 电压输出可在 8μs 之内更新和稳定
  • 100kHz 至 30Hz PWM 输入频率
  • ±2.5LSB 最大 INL;±1LSB 最大 DNL (LTC2644-12)
  • 保证单调性
  • 引脚可选的内部或外部基准
  • 2.7V 至 5.5V 电源范围
  • 1.71V 至 5.5V 输入电压范围
  • 低功率:2.7mA (在 3V),<1μA (断电时)
  • 保证工作温度范围:–40°C 至 125°C
  • 12 引脚 MSOP 封装

产品详情

LTC®2644 是一个双通道 12 位、10 位和 8 位 PWM 至电压输出 DAC 系列,其具有一个集成型高准确度、低漂移、10ppm/°C 基准,内置于 12 引脚 MSOP 封装。这款器件具有轨至轨输出缓冲器,并保证具有单调特性。

LTC2644 可测量 PWM 输入信号和周期和脉冲宽度,并在每个对应的 PWM 输入上升沿之后更新电压输出 DAC。DAC 输出通常在 8μs 之内完成更新并稳定至 12 位准确度,并能供应和吸收高达 5mA (3V) 或 10mA (5V) 的电流,从而消除了电压纹波并可替代动作缓慢的模拟滤波器和缓冲放大器。

LTC2644 具有一个 2.5V 全标度输出,采用 10ppm/°C 内部基准。它可以采用一个外部基准来运作,该外部基准负责将全标度输出设定为与外部基准电压相等。当 PWM 输入保持不变超过 60ms 时,每个 DAC 将进入一种引脚可选的空闲状态。该器件采用单 2.7V 至 5.5V 电源供电运作,并支持 1.71V 至 5.5V 的 PWM 输入电压。



应用



  • 数字校准
  • 修整和调节
  • 电平设定
  • 过程控制和工业自动化
  • 仪表
  • 汽车

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

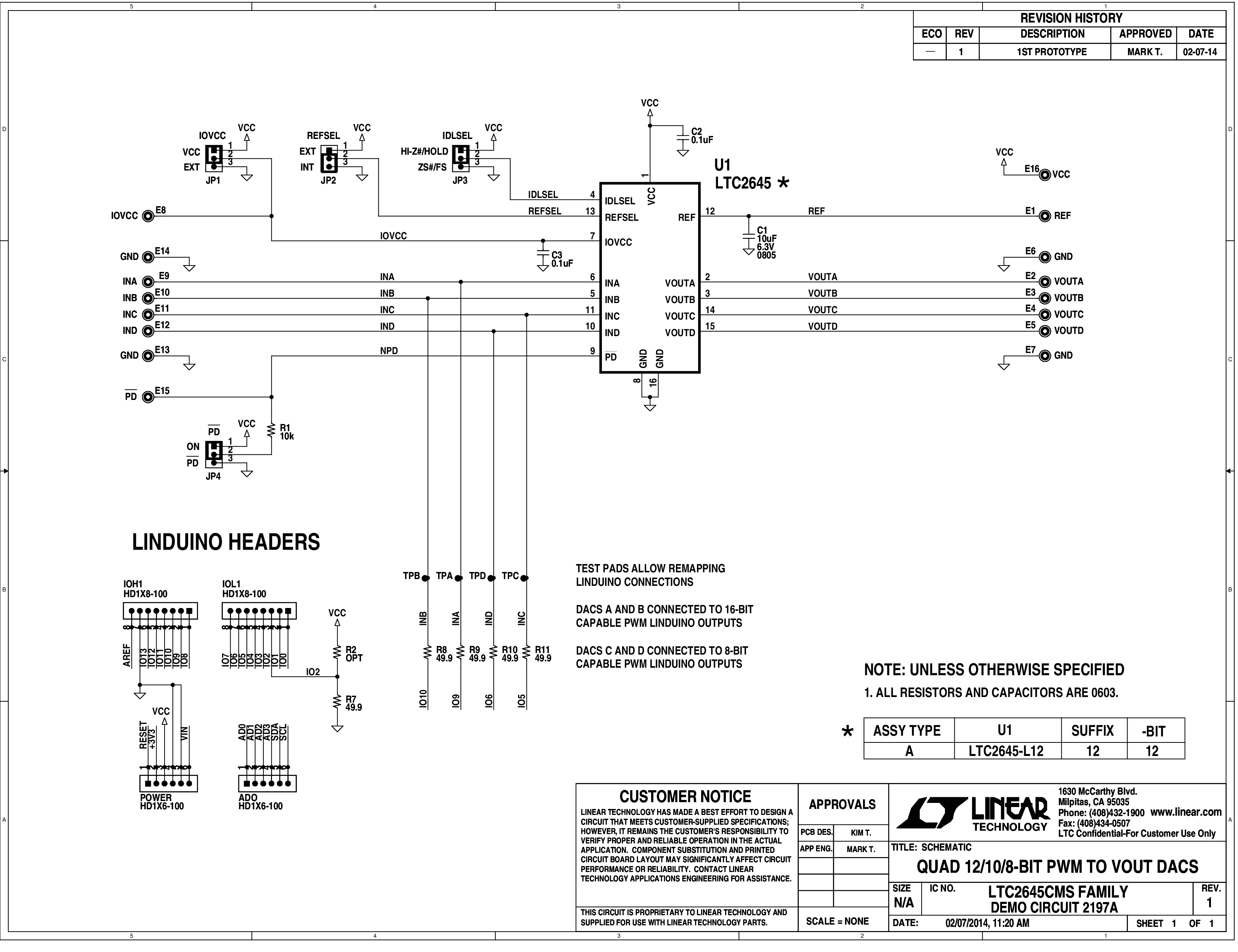

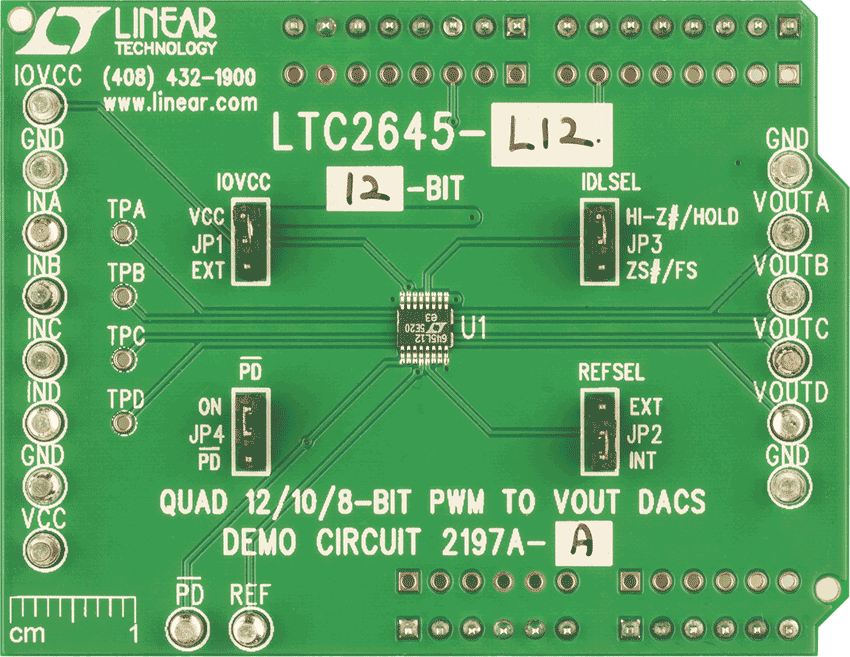

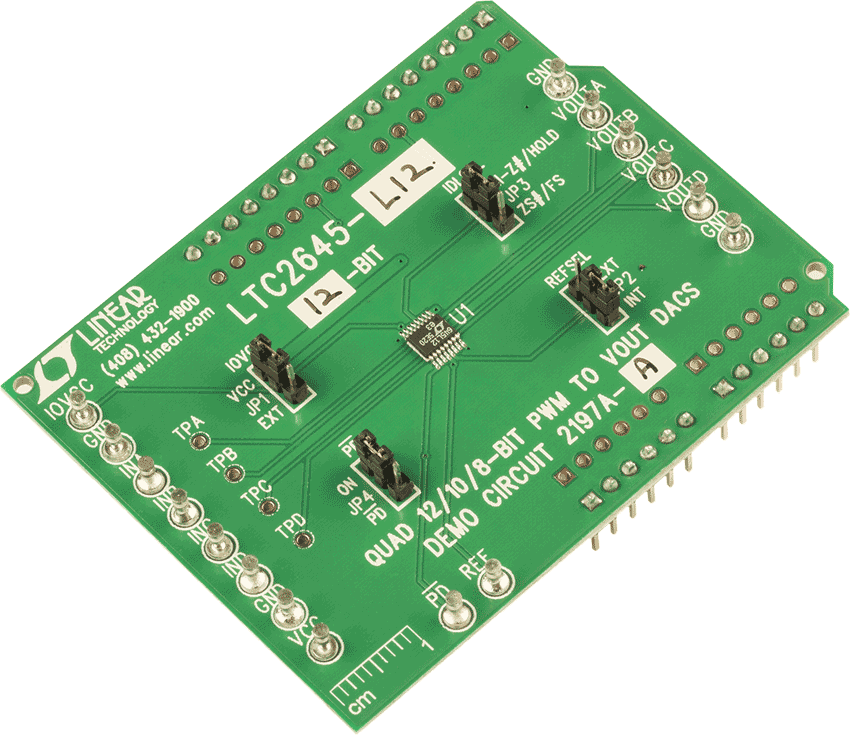

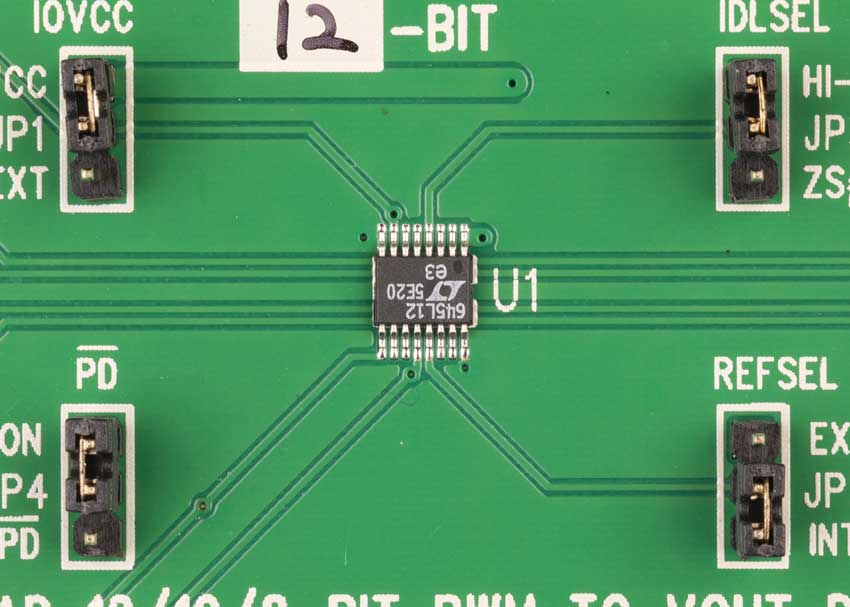

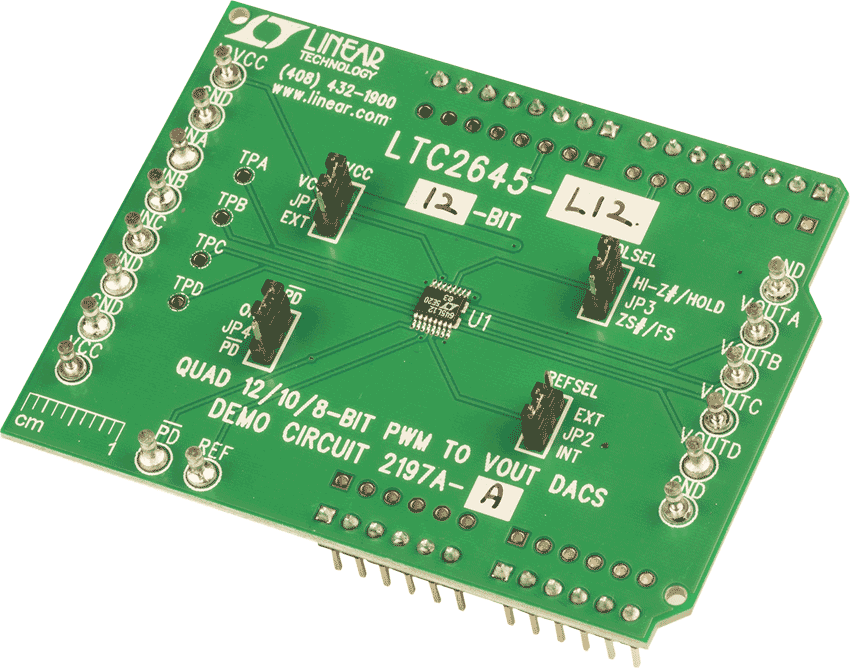

评估套件 (1)
