概览
优势和特点
- 1Msps 吞吐速率

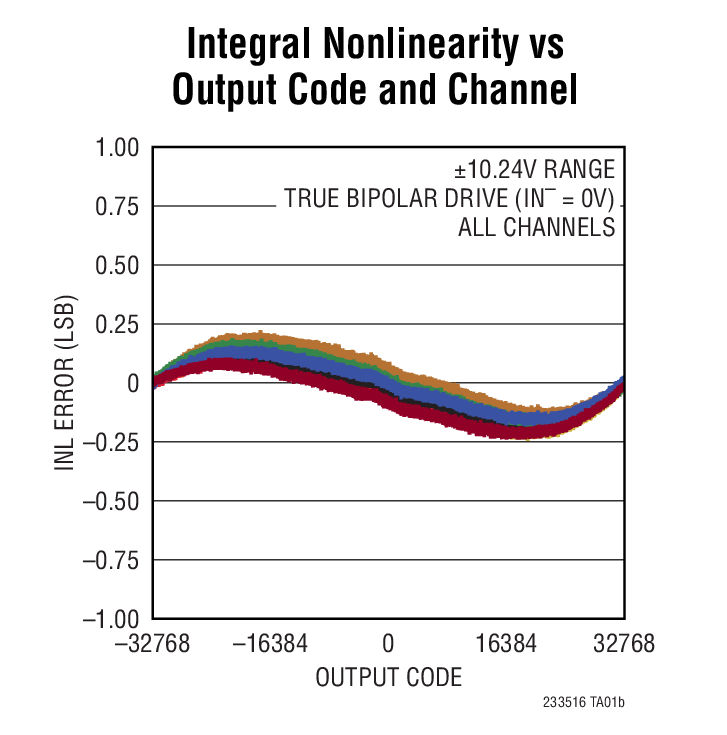

- ±1LSB INL (最大值)
- 保证 16 位，无漏失码
- 差分、宽共模范围输入
- 具 SoftSpan 输入范围的 8 通道多路复用器：
- ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
- ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
- 94.4dB 单转换 SNR (典型值)
- 在 fIN = 2kHz 时 THD 的典型值为–109dB
- 118dB CMRR，125dB 有源串扰 (典型值)
- 轨至轨输入过驱动容限
- 具无延迟控制功能的可编程排序器
- 保证运作至 125℃
- 集成型基准和缓冲器 (4.096V)
- SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
- 无流水线延迟，无周期延迟
- 180mW 功率耗散 (典型值)

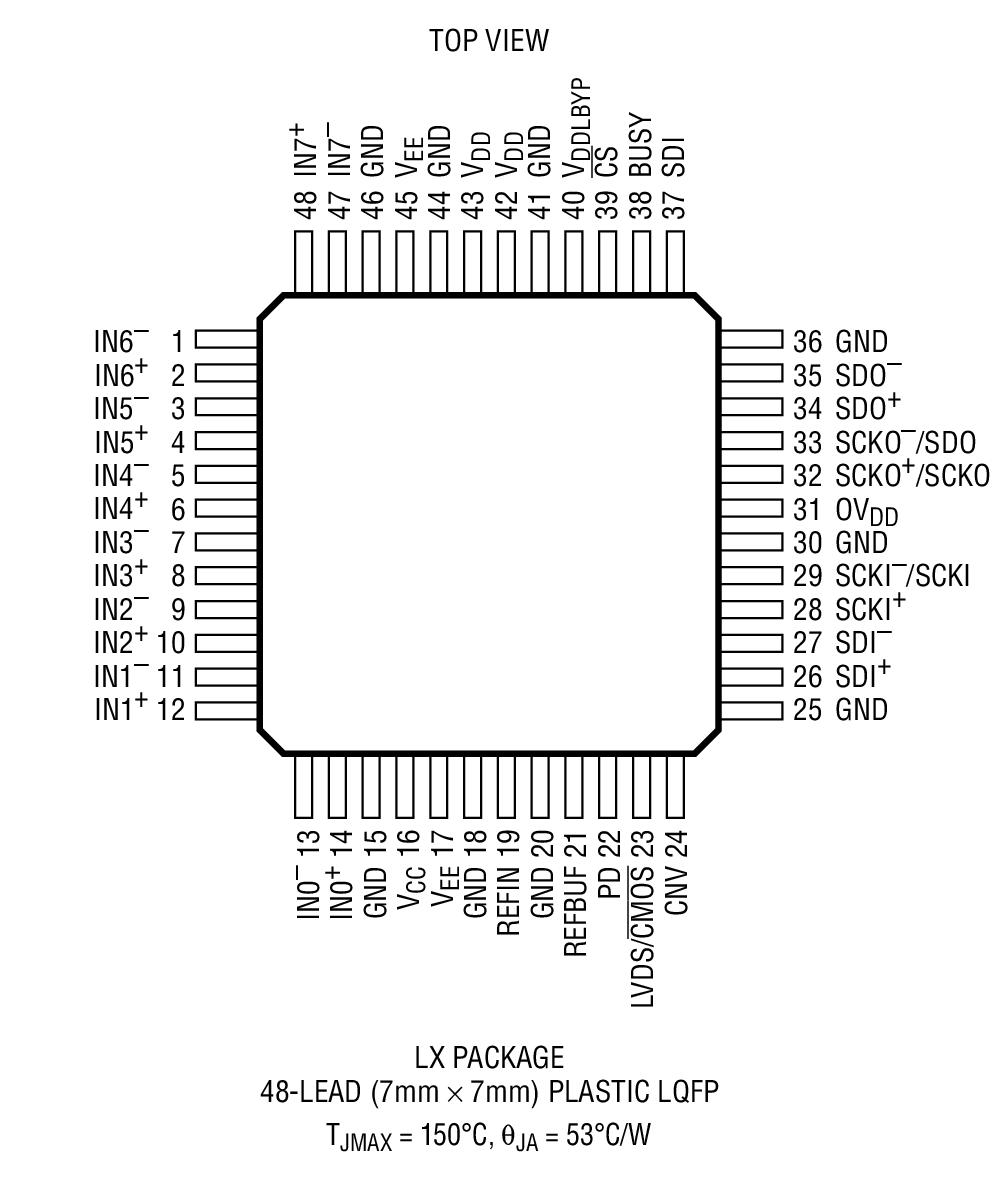

- 48 引脚 (7mm x 7mm) LQFP 封装
产品详情

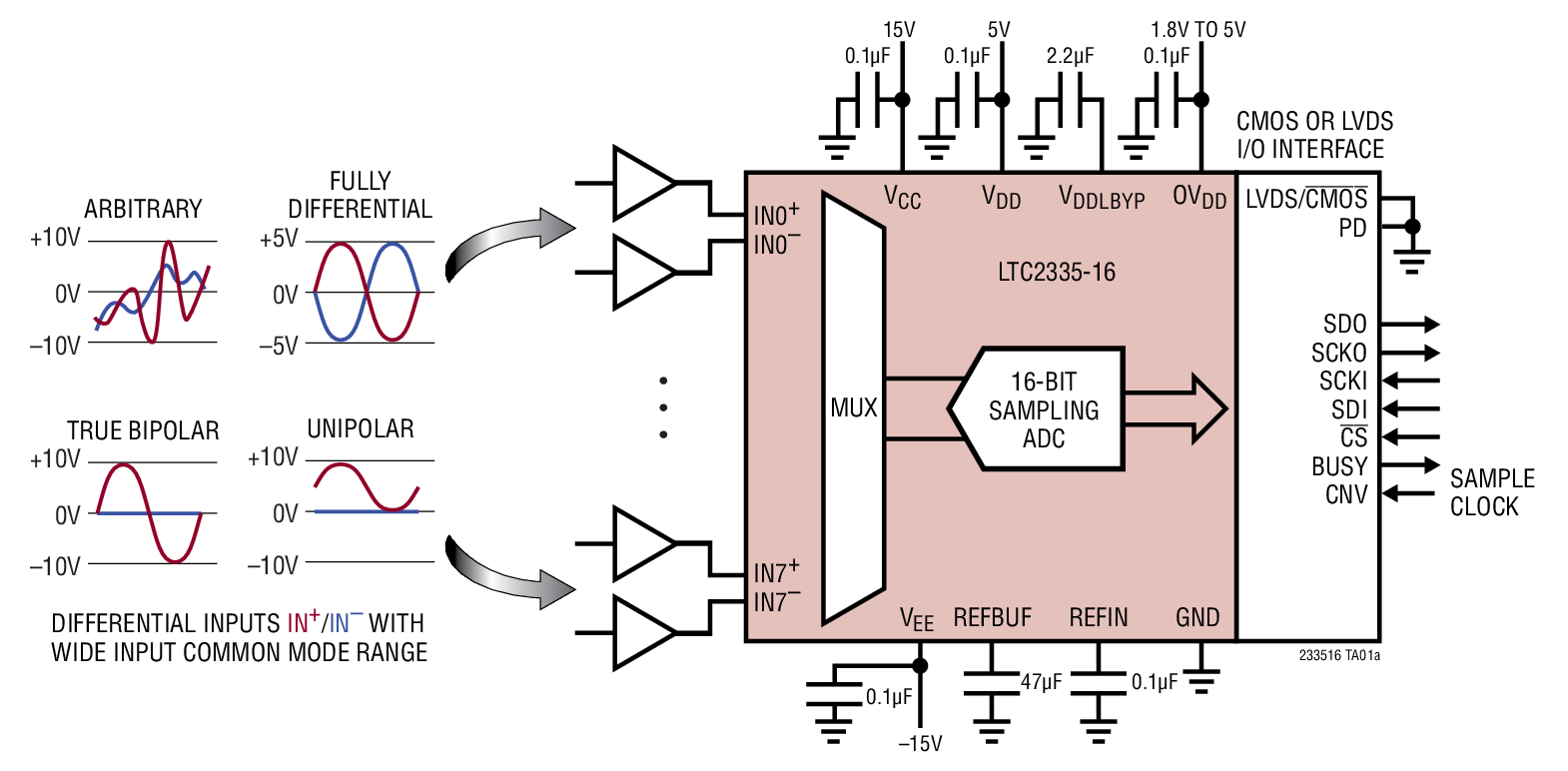

LTC®2335-16 是一款 16 位、低噪声、8 通道多路复用逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan™ ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其可按 “逐个转换” 的方式进行配置，以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。或者，也可以把该 ADC 设置为循环通过一系列的通道和范围，并不需要进一步的用户干预。
LTC2335-16 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号灵活性，再加上 ±1LSB INL、无漏失码 (在 16 位) 和 94.4dB SNR，使 LTC2335-16 非常适合于许多要求宽动态范围的高电压应用。
LTC2335-16 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。
应用
- 可编程逻辑控制器
- 工业过程控制
- 电源线监察
- 测试和测量
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

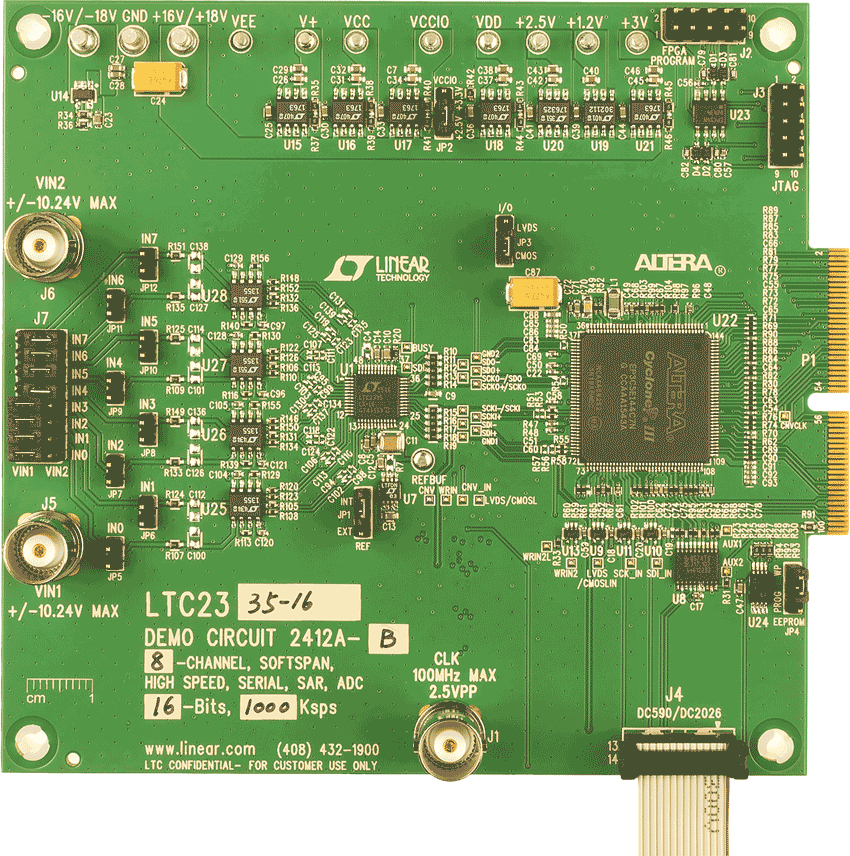

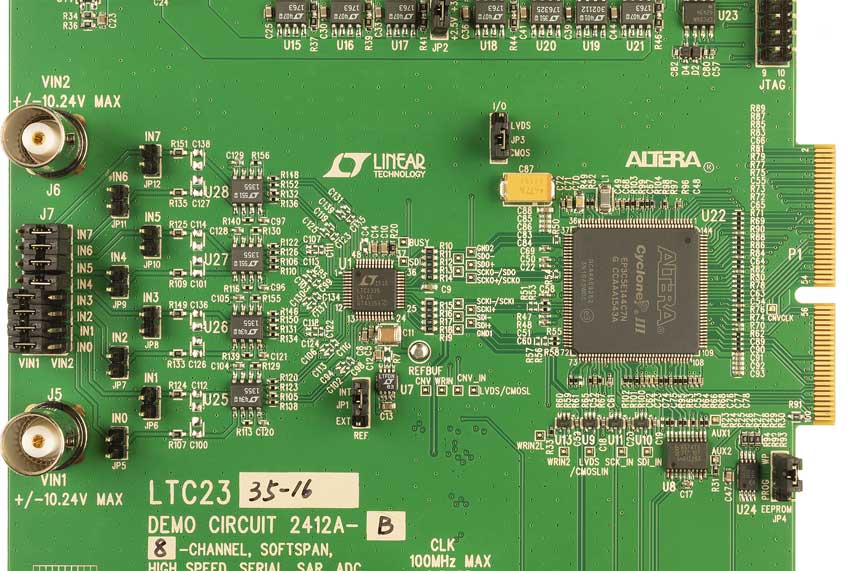

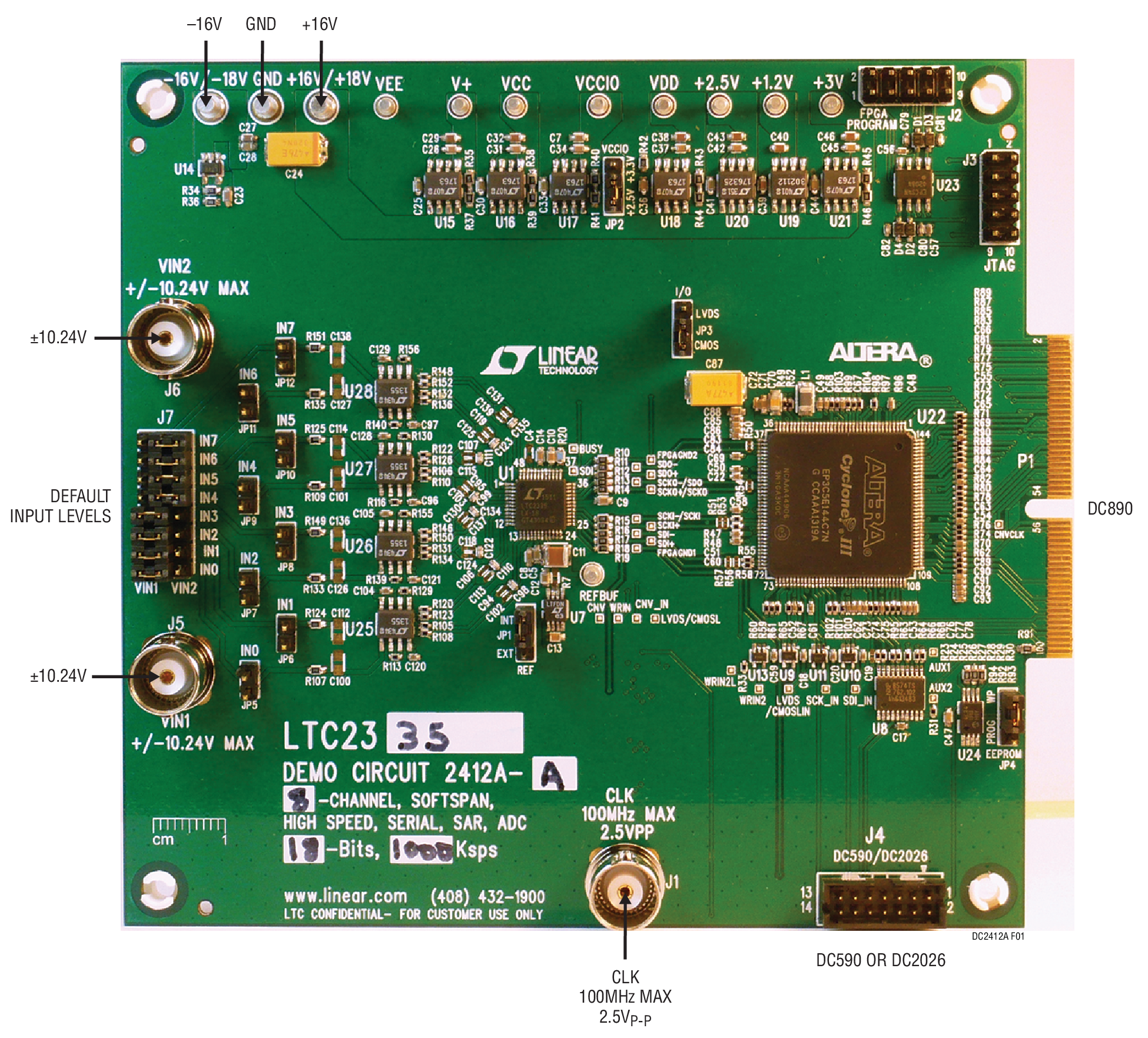

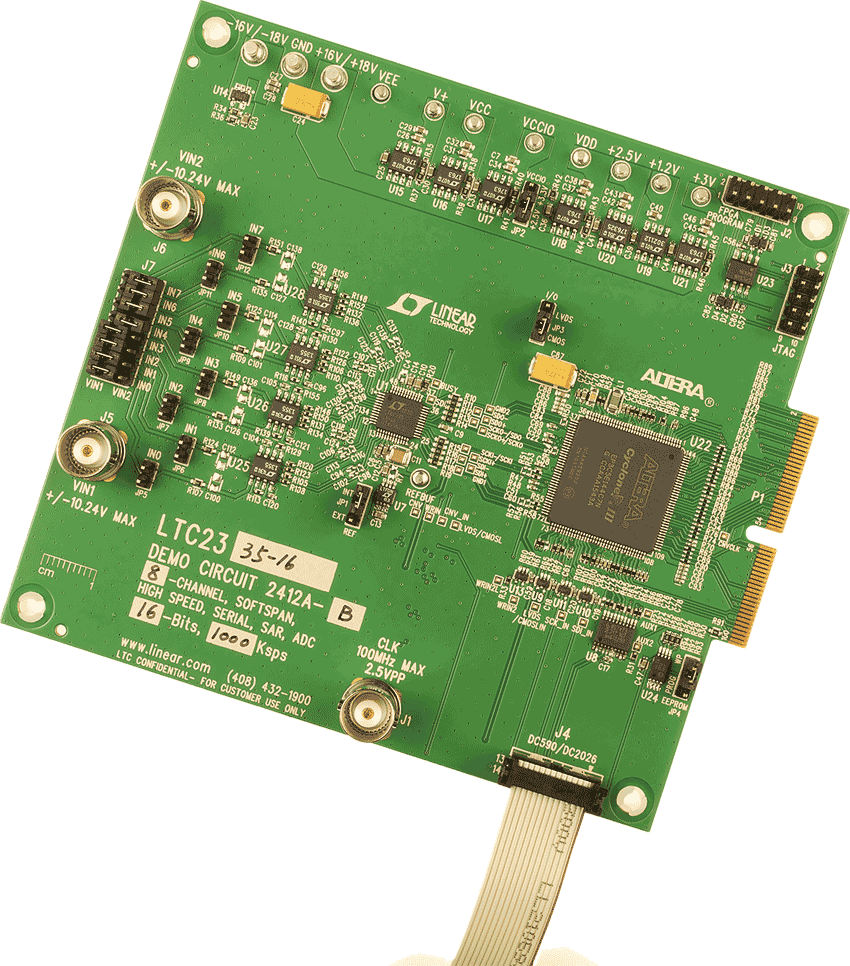

评估套件 (1)
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
